ProvaTelecomando IR GX-TXT

Il ProvaTelecomando IR GX-TXT è un piccolo strumento sperimentale progettato per verificare il funzionamento dei telecomandi a infrarossi e, allo stesso tempo, studiare in modo diretto i segnali che essi trasmettono.

Il progetto nasce con un obiettivo volutamente semplice: utilizzare un fotodiodo IR e una catena analogica realizzata principalmente con transistor BJT, senza ricorrere a un ricevitore IR integrato che nasconderebbe gran parte del comportamento del segnale. In questo modo è possibile osservare non soltanto se il telecomando funziona, ma anche come il segnale ricevuto viene amplificato, elaborato e trasformato nella tensione che determina l’accensione del LED di indicazione.

La sensibilità del circuito è regolabile e la risposta non dipende soltanto dall’ampiezza del segnale ricevuto, ma anche dalla durata e dal numero dei burst IR. Una rete di mantenimento sul nodo HOLD trasforma infatti l’attività ricevuta in una tensione lentamente variabile che controlla il tempo di accensione del LED. Questo ha permesso di caratterizzare sperimentalmente il rapporto tra corrente equivalente del fotodiodo, regolazione della sensibilità, numero di impulsi, tensione massima raggiunta su HOLD e durata dell’indicazione luminosa.

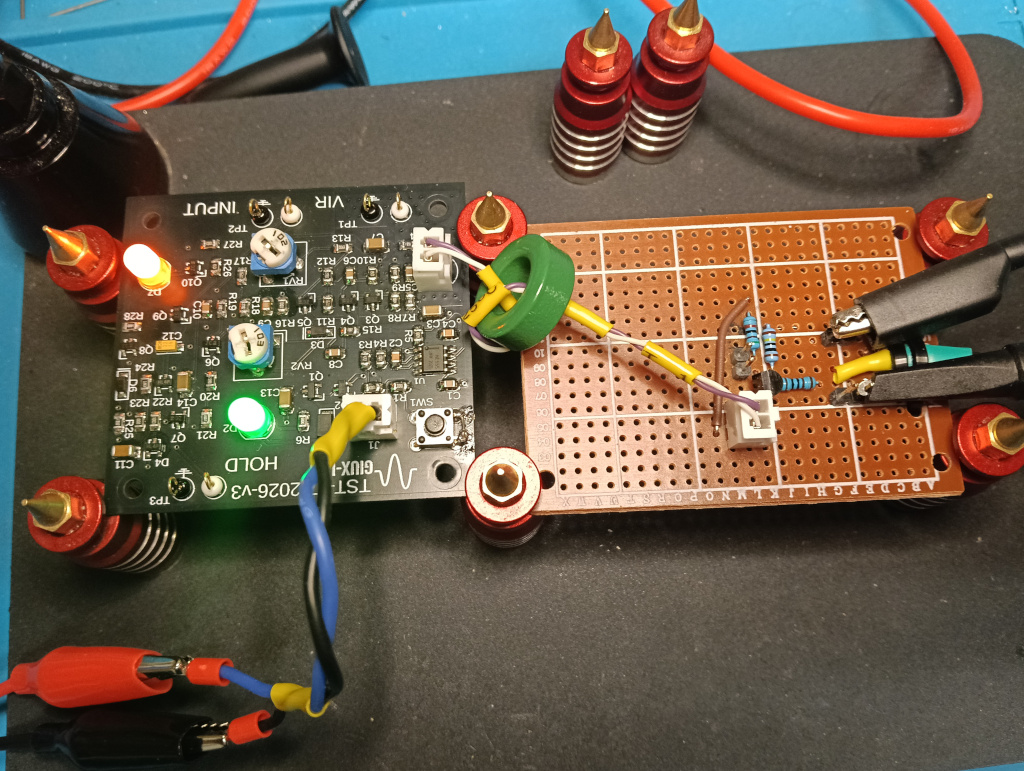

Una parte importante dello sviluppo è stata eseguita inizialmente con un fotodiodo virtuale, realizzato in modo da generare correnti note e ripetibili. Questo ha reso possibile confrontare simulazione LTspice e circuito reale in condizioni controllate, prima di passare alle misure con un vero fotodiodo e telecomandi reali.

Con la versione GX-TXT-v3 il progetto è arrivato a una PCB dedicata, con punti di test pensati per seguire i principali nodi della catena. Le misure sul nodo VIR hanno mostrato che il segnale del fotodiodo conserva abbastanza informazione da permettere di osservare direttamente la portante IR, ricostruire MARK e SPACE e arrivare persino all’identificazione sperimentale del protocollo trasmesso. Per queste analisi sono stati sviluppati anche script GNU Octave che elaborano i CSV esportati dall’oscilloscopio.

Il GX-TXT non vuole quindi essere soltanto un semplice “tester che accende un LED”: è diventato progressivamente un piccolo banco sperimentale per studiare ricezione IR, amplificazione analogica, soglie, integrazione temporale e protocolli dei telecomandi. Gli articoli raccolti in questa pagina documentano l’intero sviluppo, dagli schemi e dalle simulazioni fino alle PCB, alle misure reali e agli strumenti software utilizzati per analizzare i segnali.
