OpenFOAM: monitoraggio, diagnostica e verifica della convergenza

Questa è la seconda guida operativa su OpenFOAM installato su un server Linux e usato da Windows. La prima guida spiega come trasferire i casi con FileZilla, entrare in SSH da PowerShell, lanciare i calcoli in tmux e collegare ParaView al server. Questa parte da un caso che già funziona e riguarda ciò che viene dopo il lancio: monitoraggio, diagnostica e verifica della convergenza, con OpenFOAM Foundation 14.

Monitoraggio, diagnostica e verifica della convergenza
Dal lancio del calcolo alla valutazione dei risultati — OpenFOAM Foundation 14
Edizione: 16 ottobre 2026 · Manuale operativo generale · Windows + server Linux

Scopo. Questa guida parte da un caso OpenFOAM già funzionante. Spiega come controllare il calcolo, distinguere i segnali di allarme, registrare grandezze fisiche durante l’esecuzione e produrre una verifica ripetibile. Si assume che il trasferimento tramite FileZilla e l’accesso SSH da PowerShell siano già noti. Il testo non richiede un IDE particolare: Notepad++ è sufficiente.

Percorso di lettura. I capitoli 1–3 costituiscono il controllo minimo di ogni simulazione; 4–6 aggiungono il monitoraggio quantitativo; 7 è un’esercitazione; 8 e gli allegati sono materiale di riferimento. I riquadri Richiamo sono opzionali per chi conosce già la fluidodinamica.

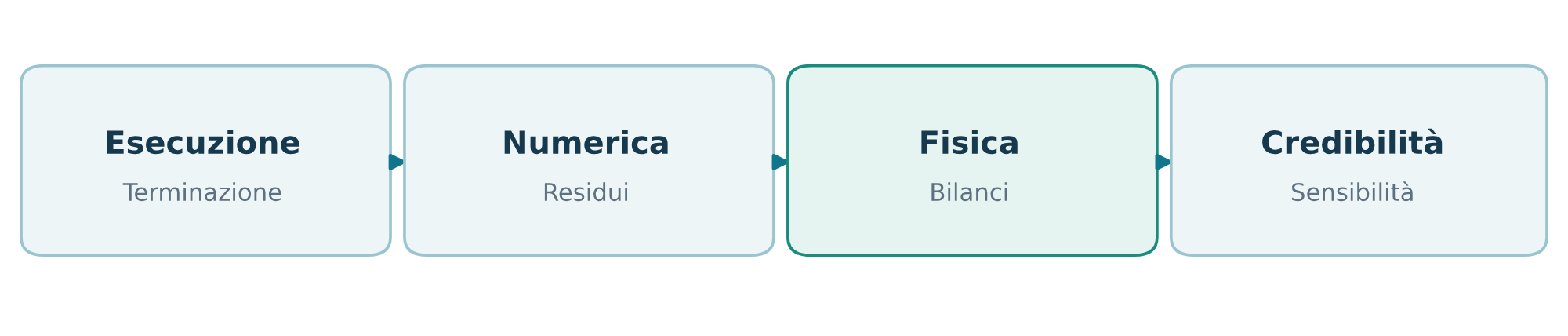

1. Che cosa significa «simulazione riuscita»?

Una simulazione che termina senza messaggi di errore non è automaticamente affidabile. Separare almeno quattro domande:

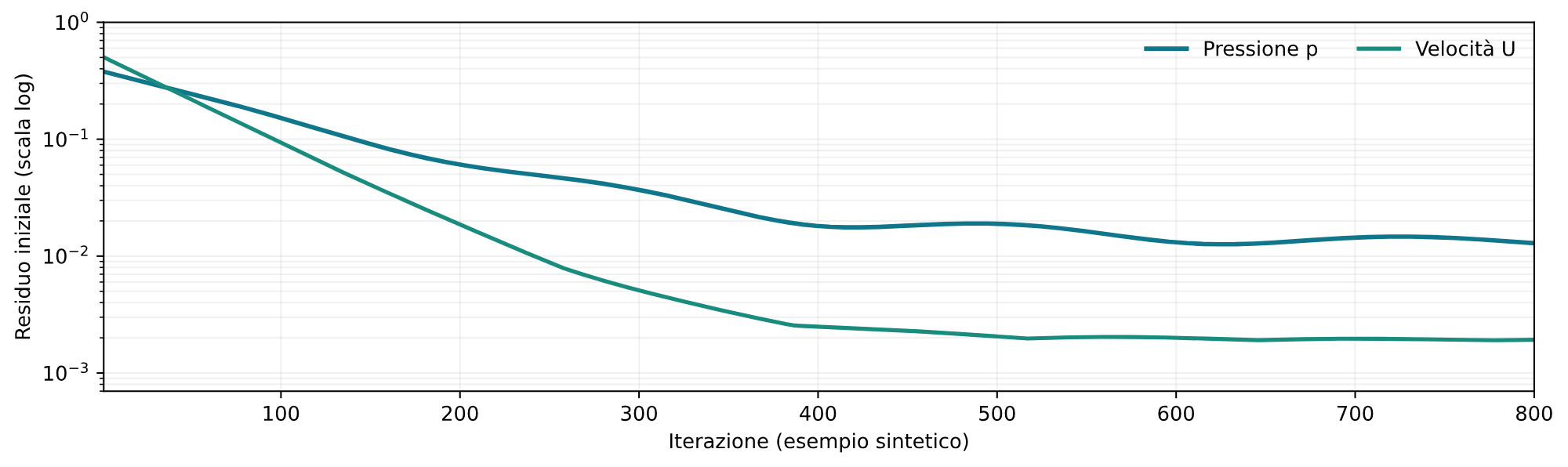

Il controllo dei residui riguarda soprattutto la seconda riga. Per accettare una simulazione servono anche controlli delle grandezze fisiche e, in una successiva fase, uno studio di sensibilità numerica.

Richiamo facoltativo — residui e accuratezza. Il residuo misura quanto bene viene soddisfatto il sistema algebrico discretizzato nella particolare iterazione: un residuo piccolo non dimostra che la discretizzazione rappresenti accuratamente le equazioni continue. Una simulazione può convergere verso una soluzione coerente con una mesh troppo grossolana.

2. Prima del lancio: la checklist essenziale

Lavora su una copia del caso, non sul caso di riferimento o su una simulazione in corso. Conserva i file 0/, constant/, system/ e annota quale variante stai usando. Da PowerShell:

ssh UTENTE@SERVER

Sul server, dopo avere caricato l’ambiente OpenFOAM nella shell:

foamVersion
cd ~/cases/mioCaso
pwd
ls -la
grep -E '^[[:space:]]*(solver|startFrom|endTime|deltaT|adjustTimeStep|writeControl|writeInterval)' system/controlDict
checkMesh > "log.checkMesh_$(date +%Y%m%d_%H%M%S)" 2>&1
tail -n 25 log.checkMesh_*

L’ultimo comando è comodo solo se nella cartella non vi sono molti log storici; in alternativa annota il nome del log creato e apri quello. Controlla Mesh OK e soprattutto eventuali avvisi su skewness, non-ortogonalità, volumi negativi, patch inattese e celle fortemente distorte. Mesh OK non significa «mesh abbastanza fine».

Per i casi incomprimibili OpenFOAM Foundation 14, il solver modulare è generalmente foamRun, con solver incompressibleFluid; in system/controlDict. Non usare meccanicamente ricette per vecchi solver senza verificare la versione e il caso.

Prima dell’avvio verifica la geometria e le unità SI, il nome dei patch in constant/polyMesh/boundary, la coerenza dei campi in 0/, la configurazione di fvSchemes/fvSolution, lo spazio libero sul disco e i permessi di scrittura. Ricontrolla le dimensioni del campo p: nei casi incomprimibili standard è spesso pressione cinematica, non Pa.

checkMesh -allGeometry -allTopology > log.checkMesh_full 2>&1
grep -n '\*\*\*' log.checkMesh_full

foamDictionary -entry solver system/controlDict          # modulo di solver
foamDictionary -entry dimensions 0/p                      # [0 2 -2 0 0 0 0] = pressione cinematica
grep -E '^[[:space:]]+[A-Za-z]' constant/polyMesh/boundary | head -n 20   # nomi dei patch
df -h .                                                   # spazio libero
touch .scrittura_ok && rm .scrittura_ok && echo "scrittura OK"   # permessi

3. Leggere il log mentre la simulazione lavora

Esegui nella directory del caso in una sessione persistente (tmux se disponibile), salvando un nuovo log identificabile:

LOG="log.foamRun_$(date +%Y%m%d_%H%M%S)"
echo "Log: $LOG"
foamRun > "$LOG" 2>&1
printf 'Exit code: %s\n' "$?"

Per osservare un calcolo già avviato, usa un’altra sessione SSH:

tail -n 50 -f log.foamRun_20261016_153000

Sostituisci il nome con quello reale. Ctrl+C interrompe solo tail, non il solver avviato altrove. Se avvii il solver direttamente in foreground nella stessa shell, Ctrl+C interrompe invece il solver: non confondere le due situazioni.

Un estratto tipico, inventato a scopo didattico, può apparire così:

Time = 120
smoothSolver: Solving for Ux, Initial residual = 0.00038, Final residual = 4.2e-07, No Iterations 3
GAMG: Solving for p, Initial residual = 0.0016, Final residual = 8.1e-06, No Iterations 5
time step continuity errors : sum local = 2.3e-07, global = -1.1e-09, cumulative = 7.0e-06
ExecutionTime = 54.12 s  ClockTime = 55 s

Richiamo facoltativo — steady vs transient. In un caso stazionario il campo deve stabilizzarsi e gli osservabili tendere a valori costanti. In un problema transitorio fisicamente non stazionario possono persistere oscillazioni reali: occorre verificare convergenza delle iterazioni per passo, bilanci e indipendenza dal passo temporale, non pretendere residui monotonamente decrescenti su tutta la serie.

Ricerche rapide sul server (se presenti):

grep -nE 'FOAM FATAL|Floating point exception|nan|NaN|not converged|Courant Number|continuity errors' log.foamRun_20261016_153000 | tail -n 40
grep 'ExecutionTime' log.foamRun_20261016_153000 | tail -n 5

Su Windows puoi scaricare il log con FileZilla / SFTP e aprirlo con klogg o Notepad++; per cercare da PowerShell:

Select-String -Path 'C:\CFD\log\log.foamRun_20261016_153000' -Pattern 'FOAM FATAL','Courant Number','continuity errors'

Il log scaricato durante l’esecuzione è una fotografia parziale: scaricalo nuovamente se vuoi analizzare gli ultimi passi.

set -o pipefail
foamRun 2>&1 | tee "$LOG"
echo "Exit code: $?"

# oppure / or
foamRun 2>&1 | tee "$LOG"; echo "Exit code: ${PIPESTATUS[0]}"

4. Registrare residui e sonde con le function objects

OpenFOAM 14 fornisce la configurazione riutilizzabile delle function objects. È preferibile usare i file distribuiti con l’installazione invece di copiare ricette scritte per varianti o versioni diverse.

Dalla directory del caso di prova, esegui:

foamPostProcess -list | less
foamInfo residuals
foamGet residuals
foamGet probes

I comandi foamGet creano i corrispondenti file in system/ (se nella tua installazione sono già presenti, fai prima un backup e verifica cosa sta per essere sovrascritto). Modifica system/probes con Notepad++ e FileZilla, scegliendo coordinate interne al dominio e campi esistenti. Estratto indicativo:

fields (p U);
probeLocations
(
    (0.010 0.000 0.000)
    (0.040 0.000 0.000)
);

Le coordinate sono segnaposto illustrativi: verifica nel tuo dominio con ParaView prima di usarle. Le sonde probes leggono i valori della cella più vicina; per misure su sezioni e interpolazioni precise scegli altri metodi di campionamento.

Nel file system/functions (crealo se assente; se esiste integrane il contenuto preservando le voci) inserisci:

#includeFunc residuals
#includeFunc probes

A seconda della configurazione i risultati appariranno, per esempio, in:

postProcessing/
  residuals/0/residuals.dat
  probes/0/p
  probes/0/U

La sottocartella 0 è solo un esempio: può cambiare al riavvio o con un diverso startTime. Controlla con find postProcessing -maxdepth 3 -type f | sort.

Se il server dispone di un ambiente grafico e di gnuplot, puoi anche seguire i residui sul server con:

foamMonitor -l postProcessing/residuals/0/residuals.dat

Per il lavoro prevalentemente da Windows non serve eseguire foamMonitor: scarica periodicamente quel file con FileZilla e rappresentalo con Calc, Excel o Python. foamMonitor è un’opzione, non una dipendenza obbligatoria.

Per verificare senza aspettare il prossimo run puoi consultare la configurazione o usare il post-processing sui tempi già salvati, in funzione del tipo di object:

foamPostProcess -help
foamPostProcess -list

Non tutte le function objects possono ricostruire ogni grandezza a posteriori: se una grandezza dipende da valori non salvati, configurala prima del calcolo.

# plot_residuals.py  -  python plot_residuals.py residuals.dat
import sys
import matplotlib.pyplot as plt

names, rows = None, []
for line in open(sys.argv[1], encoding='utf-8', errors='replace'):
    s = line.strip()
    if not s:
        continue
    if s.startswith('#'):
        tok = s.lstrip('#').split()
        if tok and tok[0] == 'Time':
            names = tok                    # ultima riga di intestazione con i nomi delle colonne
        continue
    rows.append(s.split())

for j, name in enumerate(names[1:], start=1):
    t, r = [], []
    for row in rows:
        if j < len(row) and row[j] not in ('N/A', 'nan'):
            t.append(float(row[0])); r.append(float(row[j]))
    if r:
        plt.semilogy(t, r, label=name)
plt.xlabel('Time'); plt.ylabel('Initial residual'); plt.grid(True, which='both', alpha=0.3)
plt.legend(); plt.tight_layout(); plt.savefig('residuals.png', dpi=150)
print('grafico salvato in residuals.png')

ls $FOAM_ETC/caseDicts/functions
foamInfo probes
cat system/probes

5. Misurare Δp e portata, non soltanto i residui

Per un problema di flusso in un canale, lo studente o l’operatore può verificare mentre la simulazione procede la pressione media su inlet/outlet e la portata attraverso gli stessi patch. Un metodo generale di OpenFOAM 14 è surfaceFieldValue.

Aggiungi in system/functions, oltre alle due direttive precedenti, questo esempio per patch effettivamente chiamati inlet e outlet:

pInlet
{
    type            surfaceFieldValue;
    libs            ("libfieldFunctionObjects.so");
    patch           inlet;
    operation       areaAverage;
    writeFields     false;
    fields          (p);
    writeControl    timeStep;
    writeInterval   1;
}

pOutlet
{
    type            surfaceFieldValue;
    libs            ("libfieldFunctionObjects.so");
    patch           outlet;
    operation       areaAverage;
    writeFields     false;
    fields          (p);
    writeControl    timeStep;
    writeInterval   1;
}

qInlet
{
    type            surfaceFieldValue;
    libs            ("libfieldFunctionObjects.so");
    patch           inlet;
    operation       sum;
    writeFields     false;
    fields          (phi);
    writeControl    timeStep;
    writeInterval   1;
}

qOutlet
{
    type            surfaceFieldValue;
    libs            ("libfieldFunctionObjects.so");
    patch           outlet;
    operation       sum;
    writeFields     false;
    fields          (phi);
    writeControl    timeStep;
    writeInterval   1;
}

Il patch deve esistere; p e phi devono essere disponibili nel caso. Le quattro serie saranno sotto postProcessing/pInlet/..., pOutlet/..., qInlet/..., qOutlet/...; i nomi dei file e l’intestazione vanno controllati nel risultato effettivo. Questa sintassi fa riferimento a OpenFOAM Foundation v14, non all’omonima implementazione di altre distribuzioni che usa talvolta regionType/name.

Calcoli da effettuare dopo l’esportazione:

• Caduta media di pressione: Δp = p_media,in − p_media,out.
• Per un incomprimibile standard con p cinematica [0 2 -2 0 0 0 0]: ΔP [Pa] = ρ [kg/m³] × Δp [m²/s²], a densità costante.
• Con p già in Pa, non moltiplicare per la densità.
• Con phi volumetrica: Q_in è tipicamente negativo perché la normale del patch punta verso l’esterno, Q_out positivo. Con phi massica, il risultato è in kg/s; verifica le dimensioni.
• Per un ingresso e un’uscita, errore relativo di bilancio: ε_Q = |Q_in + Q_out| / ((|Q_in|+|Q_out|)/2) × 100%. Con più patch di flusso, includere tutte le sezioni aperte.

Esempio puramente illustrativo: p_in − p_out = 6.2 m²/s², ρ = 1000 kg/m³ → ΔP = 6200 Pa; Q_in = −2.500×10⁻⁴ m³/s, Q_out = +2.495×10⁻⁴ m³/s → ε_Q ≈ 0.20%. Questi numeri non sono soglie di accettazione.

Richiamo facoltativo — quale pressione? Per un confronto con un manometro, definisci sezioni confrontabili e chiarisci se stai osservando pressione statica, differenza di pressione idraulica, carico totale o perdite localizzate. Una media di pressione sulle superfici d’ingresso e uscita non equivale sempre alla perdita irreversibile di pressione: possono contare accelerazione, profili non uniformi e quote gravitazionali.

foamInfo patchAverage
foamInfo patchFlowRate

#includeFunc patchAverage(patch=inlet, fields=(p))
#includeFunc patchAverage(patch=outlet, fields=(p))
#includeFunc patchFlowRate(patch=inlet)
#includeFunc patchFlowRate(patch=outlet)

Arresto automatico e sua interpretazione

In alcuni casi stazionari la sezione SIMPLE/residualControl di system/fvSolution definisce criteri per fermare il calcolo automaticamente. Controlla che cosa è configurato:

grep -n -A 14 'residualControl' system/fvSolution

Un messaggio di soluzione convergente indica che le condizioni d’arresto impostate dal caso sono state soddisfatte: non sostituisce i controlli di portata, pressione e discretizzazione. Nei casi transitori la logica di controllo e il significato delle iterazioni cambiano.

SIMPLE
{
    nNonOrthogonalCorrectors 0;

    residualControl
    {
        p               1e-2;
        U               1e-3;
        "(k|epsilon|omega)" 1e-3;
    }
}

6. Tre segnali tipici e come reagire

La presenza di oscillazioni non identifica automaticamente un errore: possono essere fisiche in flussi transitori. La risposta corretta dipende dal modello e dagli obiettivi. Non cambiare contemporaneamente mesh, schemi, rilassamento e condizioni al contorno: perdi la capacità di identificare la causa.

Politica operativa per il debug: conserva una baseline, modifica un fattore alla volta, salva un log nuovo e confronta un insieme costante di indicatori.

grep -n -m1 -E 'FOAM FATAL|Floating point exception|nan' log.foamRun_20261016_153000
sed -n '1180,1240p' log.foamRun_20261016_153000      # intervallo attorno alla riga trovata / range around the line found

diff -ru mioCaso_v01/system mioCaso_v02/system
diff -ru mioCaso_v01/constant/momentumTransport mioCaso_v02/constant/momentumTransport
diff -ru mioCaso_v01/0 mioCaso_v02/0

7. Esercitazione guidata: una verifica riproducibile

L’esercitazione usa un qualsiasi caso già testato di flusso incomprimibile con due patch inlet/outlet; se i nomi differiscono, adattali. Non è richiesto ricostruire una geometria per usare questa guida.

1. Duplica il caso in una nuova cartella, ad esempio mioCaso_monitor_v01; non cancellare i dati della versione precedente.
2. Esegui checkMesh e conserva il suo log con data/ora.
3. Genera system/residuals e system/probes con foamGet, controllando gli eventuali file già presenti.
4. Crea o integra system/functions; aggiungi i monitor di pressione/portata della sezione 5 dopo aver verificato i nomi dei patch.
5. Avvia foamRun in tmux o altra sessione persistente e registra il nome esatto del log.
6. In un’altra sessione osserva tail -f ...; cerca messaggi di errore, continuità, eventuale Courant e tempi di calcolo.
7. Con FileZilla scarica solo log.* e postProcessing/: per grafici di convergenza normalmente non servono tutti i volumi dei campi CFD.
8. Su Windows apri il log con klogg; importa le serie .dat, p, U in LibreOffice Calc, Excel o Python, rispettando intestazioni e commenti.
9. Realizza almeno tre grafici: residui (asse logaritmico se utile), Δp o ΔP contro iterazione/tempo, errore di bilancio ε_Q contro iterazione/tempo.
10. Riporta intervallo finale analizzato, numero di campioni e la variabilità di Δp nell’intervallo: per esempio max−min relativo alla media (se la media è non nulla). Indica se è un run steady o transient.

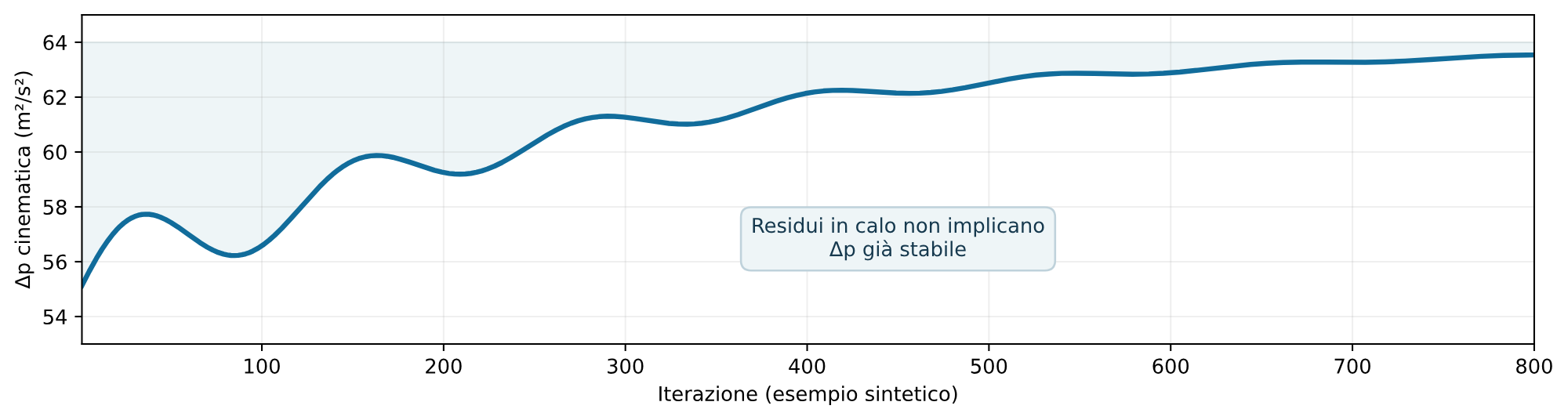

Piccola trappola didattica. Se il grafico dei residui suggerisce un plateau, ma Δp cambia del 5% nell’ultimo intervallo, il calcolo non è ancora dimostrato stabile per l’osservabile che interessa. Se i residui diminuiscono di altri due ordini di grandezza ma Δp non cambia, approfondisci piuttosto il bilancio e la sensibilità alla discretizzazione. Il 5% è un esempio, non una soglia universale.

# monitor_report.py  -  python monitor_report.py <cartella postProcessing scaricata> [N]
import sys, re, pathlib, statistics as st

def read_series(path):
    # restituisce (tempi, valori) leggendo la prima colonna dopo il tempo; ignora i commenti '#'
    t, v = [], []
    for line in open(path, encoding='utf-8', errors='replace'):
        if not line.strip() or line.lstrip().startswith('#'):
            continue
        tok = line.split()
        try:
            t.append(float(tok[0])); v.append(float(tok[1]))
        except (ValueError, IndexError):
            pass
    return t, v

def find(root, name):
    files = sorted(pathlib.Path(root, name).rglob('*.dat'))
    if not files:
        sys.exit('nessun file .dat in ' + str(pathlib.Path(root, name)))
    return files[-1]          # l'ultima sottocartella di partenza (restart)

root = sys.argv[1]
N = int(sys.argv[2]) if len(sys.argv) > 2 else 100
series = {k: read_series(find(root, k)) for k in ('pInlet', 'pOutlet', 'qInlet', 'qOutlet')}
n = min(len(s[1]) for s in series.values())
pin, pout = series['pInlet'][1][:n], series['pOutlet'][1][:n]
qin, qout = series['qInlet'][1][:n], series['qOutlet'][1][:n]
t = series['pInlet'][0][:n]
dp = [a - b for a, b in zip(pin, pout)]
eps = [abs(a + b) / ((abs(a) + abs(b)) / 2) * 100 for a, b in zip(qin, qout)]
w = slice(max(0, n - N), n)
dpw, epw, tw = dp[w], eps[w], t[w]
m = st.mean(dpw)
slope = (dpw[-1] - dpw[0]) / (tw[-1] - tw[0]) if tw[-1] != tw[0] else 0.0
print(f'campioni totali {n}, finestra finale {len(dpw)} campioni, da t={tw[0]} a t={tw[-1]}')
print(f'dp medio {m:.6g}   (max-min)/|media| = {(max(dpw)-min(dpw))/abs(m)*100:.3g} %   pendenza {slope:.3g} per unita di tempo')
print(f'eps_Q medio {st.mean(epw):.3g} %   massimo {max(epw):.3g} %   Q_in {st.mean(qin[w]):.6g}   Q_out {st.mean(qout[w]):.6g}')
with open('monitor_report.csv', 'w') as f:
    f.write('time,dp,eps_Q_percent\n')
    for a, b, e in zip(t, dp, eps):
        f.write(f'{a},{b},{e}\n')
print('serie completa scritta in monitor_report.csv')

Scheda di verifica da allegare a ogni simulazione

8. Errori comuni nell’analisi da Windows

Errore: un .dat è vuoto o contiene soltanto un’intestazione. Il run può non avere ancora scritto un passo valido; controlla writeControl/writeInterval, eventuali messaggi nel log e la sottocartella di postProcessing corrispondente alla partenza del run.

Errore: FileZilla mostra dati vecchi. Il file locale è una copia statica: fai un nuovo download e verifica la dimensione e l’ora di modifica. Non lavorare su una simulazione remota pensando che l’editor locale la aggiorni automaticamente.

Errore: grafici insensati importati in Excel. I file hanno spesso commenti #, separatori di spazi e colonne vettoriali del tipo (Ux Uy Uz). Scegli l’importazione come testo delimitato con opzioni adeguate, oppure separa e normalizza le componenti. Non trattare il file U automaticamente come una semplice tabella di quattro colonne.

Errore: p è interpretata sempre come Pa. Apri il file del campo, per esempio 0/p, e guarda la voce dimensions: [0 2 -2 0 0 0 0] indica pressione cinematica, [1 -1 -2 0 0 0 0] indica pressione dinamica in Pa.

Errore: epsilon_Q è interpretato come criterio sufficiente. Un buon bilancio globale non esclude fenomeni locali non risolti, errori sulle pareti, cattiva distribuzione di velocità o mesh troppo grossolana.

Errore: si usa una soglia unica per ogni modello. Residui, Courant e stabilizzazione vanno riferiti agli obiettivi della simulazione e al regime fisico; documenta i criteri prima di interpretarli.

9. Checklist conclusiva e riferimenti

Prima di dichiarare affidabile un risultato: verifica che non vi siano errori fatali, che la mesh sia utilizzabile, che i campi e le BC abbiano unità coerenti, che i residui e gli indicatori numerici siano appropriati, che i bilanci siano soddisfacenti, che le grandezze di interesse siano stabili nel senso fisicamente corretto e che siano stati considerati gli effetti della discretizzazione.

Fonti tecniche primarie (OpenFOAM Foundation 14):

1. OpenFOAM v14 — User Guide — struttura generale, solutori modulari e tutorial.
2. 7.4 — Sampling and monitoring data — foamGet, probes, residuals, foamMonitor.
3. 2.1 — Backward-facing step — esecuzione, log e criteri di arresto nel caso stazionario.
4. API v14 — surfaceFieldValue — sintassi patch, operazioni sum e areaAverage.
5. API v14 — Function objects — system/functions e controllo esecuzione/scrittura.
6. 7.3 — Post-processing functionality — catalogo e riferimenti alle quantità dimensionali.
7. klogg — software facoltativo per consultare grandi log da Windows.

I grafici di questa guida sono schemi/dati sintetici a scopo didattico, non risultati CFD misurati. I frammenti di dizionario richiedono l’adattamento ai nomi, ai campi e alla geometria del proprio caso.

Altri riferimenti utili

• klogg — visualizzatore facoltativo per consultare grandi log da Windows.

Guide collegate: OpenFOAM su server Linux, lavorando da Windows (trasferimenti, SSH, tmux, ParaView) e il percorso Imparare OpenFOAM 14, in particolare controlDict e fvSolution.
