Obiettivo. Comprendere quando modellare una macchina rotante con una regione MRF e quando rappresentare una ventola mediante una discontinuità di pressione. Preparare campagne di calcolo riproducibili, leggere correttamente portata e salto di pressione, verificare le soluzioni e trasferire i risultati a Windows.

Nota di metodo. Le figure e i dati delle curve presenti nella guida sono illustrativi, non prodotti da una simulazione CFD. Gli script forniti sono strumenti didattici; il collaudo CFD reale deve avvenire su OpenFOAM 14.

Videolezione sulla Guida 15 (in italiano), generata con Gemini Notebook a partire da questo articolo.

1. Le tre rappresentazioni di una macchina rotante

Non tutte le domande richiedono di disegnare le pale. Per studiare le scie locali di una girante serve una geometria appropriata; per rappresentare l’effetto di una ventola in una rete di condotti può bastare una relazione pressione–portata.

ApproccioCosa rappresentaQuando usarloLimite
MRF (Multiple Reference Frame)Effetto della rotazione in una zona di celle con mesh fermaPrime stime di giranti e miscelatori, campi mediNon risolve il passaggio periodico reale delle pale
Ventola come salto di pressioneAzione integrale della ventola su una superficieCondotti e distribuzione delle portateNon fornisce i dettagli del flusso fra le pale
Mesh mobile/slidingMoto relativo effettivo delle partiInterazione rotore-statore e fenomeni transitoriMaggiore complessità numerica e costo

Richiamo facoltativo. MRF è una descrizione quasi-stazionaria: la mesh non ruota fisicamente nel tempo. Non è quindi equivalente a un calcolo dinamico che riproduce la posizione delle pale.

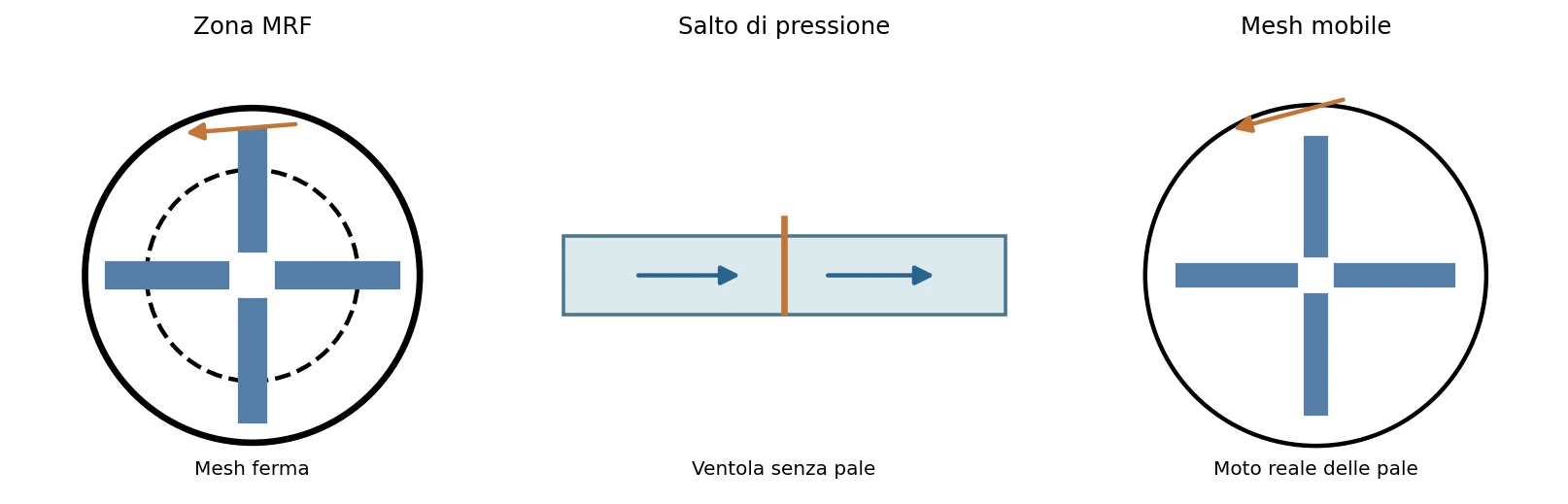

Figura 1 — strategie di modellazione
Figura 1 — strategie di modellazione
Approfondimento · Le equazioni che OpenFOAM 14 risolve in una zona MRF, lette nel sorgente

OpenFOAM usa la formulazione in velocità assoluta: il campo U scritto nelle cartelle dei tempi è sempre la velocità nel riferimento fisso, anche dentro la zona rotante. Nel codice (MRFZone.C) la rotazione interviene in due soli punti:

  • addCoriolis aggiunge alla derivata materiale, nelle sole celle della cellZone, il termine Ω × U (accelerazione di Coriolis scritta per la velocità assoluta);
  • makeRelative(phi) sottrae al flusso di ogni faccia della zona il contributo (Ω × (Cf − origin)) · Sf: la convezione usa quindi la velocità relativa Ur = U − Ω × r.
dU/dt + div(U_r U) + Omega x U = -grad(p) + div(nuEff (grad(U) + grad(U)^T))      in the MRF cellZone
dU/dt + div(U U)                 = -grad(p) + div(nuEff (grad(U) + grad(U)^T))      elsewhere
div(U) = 0   (div(Omega x r) = 0, so continuity is the same in both frames)
U_r = U - Omega x (r - origin),   Omega = omega * axis/|axis|

Il termine centrifugo non compare esplicitamente: nella formulazione assoluta Ω × U contiene sia l’effetto di Coriolis sia quello centrifugo del riferimento relativo. Il metodo resta stazionario («frozen rotor»): pale del rotore e dello statore hanno una posizione relativa fissa per tutta la soluzione.

Consiglio pratico · Tutte le strade di OpenFOAM 14 per le macchine rotanti, con il tutorial da cui partire
MetodoTutorial Foundation 14Che cosa rappresenta
MRFmixerVessel2DMRF, simpleRushtonMRFzona rotante stazionaria, «frozen rotor»
SRFrotor2DSRF, mixerSRFtutto il dominio nel riferimento rotante
mesh mobile + NCCmixerVessel2D, simpleRushtonNCC, propeller, impellermoto reale delle pale, transitorio, interfaccia non conforme
disco attuatorerotorDiskforze delle pale distribuite su un disco
salto di pressioneTJunctionFaneffetto integrale della ventola su una superficie

Il recipiente mixerVessel2D usa la stessa mesh ($FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D) del caso MRF, con il rotore che ruota davvero: è il confronto naturale per capire che cosa perde MRF (vedi sezione 10). Le interfacce non conformi (NCC) sono descritte da CFD Direct: Non-Conformal Coupling e Using Non-Conformal Coupling.

Approfondimento · MRF e il limite «frozen rotor»: da Luo et al. (1994) e Brucato et al. (1998) ai metodi di confronto

Che cosa significa «rotore congelato». In una soluzione MRF la girante non si muove: le equazioni della zona rotante sono scritte nel riferimento solidale con le pale (termine Ω × U e flussi relativi, primo riquadro di questa sezione) e il problema è risolto come stazionario. Le pale del rotore restano quindi per tutto il calcolo in una sola posizione rispetto a setti e pale dello statore. Il risultato non è la media su un giro, ma una istantanea del flusso per quella posizione relativa, calcolata come se il flusso visto dalla girante fosse stazionario. Sull’interfaccia fra le due zone la velocità assoluta passa da una parte all’altra senza alcuna media circonferenziale: l’approssimazione è buona se lì il campo varia poco lungo la circonferenza, cattiva se l’interfaccia attraversa scie di pale o getti.

Luo, Issa e Gosman (1994) proposero le «multiple frames of reference» per i recipienti agitati per eliminare il limite dei metodi allora in uso, che non calcolavano la girante ma imponevano attorno ad essa velocità e turbolenza misurate con LDA («impeller boundary conditions»). Con MRF bastano geometria e velocità di rotazione: nessun dato sperimentale in ingresso. È lo schema che OpenFOAM implementa con MRFProperties.

Brucato, Ciofalo, Grisafi e Micale (1998) confrontarono tre approcci su recipienti con setti agitati da una o due turbine Rushton e da una girante elicoidale assiale, con dati sperimentali di letteratura: (1) condizioni al contorno della girante ricavate da misure; (2) inner–outer, due regioni concentriche parzialmente sovrapposte, quella interna risolta nel riferimento rotante e quella esterna nel riferimento fisso, stazionarie, che si scambiano iterativamente valori mediati in direzione azimutale; (3) griglia scorrevole, calcolo transitorio con il blocco interno che ruota davvero. Conclusione: il metodo (1) funziona solo se i dati vicino alla girante sono noti con buona precisione e può dare errori grandi altrimenti; (2) e (3) danno risultati soddisfacenti senza informazioni empiriche. Sul recipiente con due giranti (Micale et al. 1999) inner–outer e griglia scorrevole ritrovano la dipendenza del flusso dalla posizione delle giranti, mentre le condizioni imposte da misure su una sola girante falliscono. MRF è parente stretto dell’inner–outer: entrambi stazionari con un riferimento rotante, ma MRF accoppia le zone su un’unica interfaccia senza media, inner–outer su una fascia sovrapposta con media azimutale (che elimina la dipendenza dalla posizione congelata, al prezzo di perdere le scie delle pale nella zona esterna).

MetodoIdeaTempoDati sperimentaliPassaggio delle paleRiferimenti
condizioni al contorno della girantegirante non calcolata, velocità e turbolenza imposte attornostazionariosì, indispensabilinoBrucato 1998
MRF (frozen rotor)zona rotante stazionaria, interfaccia senza mediastazionarionono, una sola posizioneLuo 1994; Reid 2025
inner–outerdue regioni sovrapposte, scambio di valori mediatistazionario, iterativonono, mediatoBrucato 1998; Micale 1999
snapshotflusso quasi stazionario per una posizione della girante, derivate temporali scritte come derivate spaziali nella zona spazzatastazionarionono, una posizioneRanade 1996, 2002
mixing planemedia circonferenziale sull’interfaccia rotore–statore (turbomacchine)stazionarionono, eliminato dalla mediaDenton 1992
griglia scorrevole / NCCil rotore ruota davvero, interfaccia non conformetransitorio, molti girinosìBakker 1998; Ng 1998; Hartmann 2004
bilancio armonicoflusso periodico rappresentato con poche armoniche di Fourier e risolto come problema stazionarioperiodiconosì, per armonicheHall 2002
LESturbolenza risolta nelle scale grandi, girante in mototransitorionosì, con le fluttuazioniHartmann 2004

Che cosa dice la letteratura più recente. Hartmann et al. (2004) hanno confrontato, su una turbina Rushton a Re = 7300, un RANS transitorio con mesh scorrevole e modello SST e una LES: entrambi danno bene i ricircoli medi, ma il RANS sottostima in modo sistematico l’energia cinetica turbolenta nel getto della girante, dove avviene gran parte della miscelazione. Coroneo et al. (2011) mostrano che molti giudizi negativi sul RANS nei recipienti agitati dipendono da griglie e schemi non verificati: prima di confrontare modelli occorre quantificare l’incertezza numerica. Reid et al. (2025, ad accesso aperto, con OpenFOAM e MRF stazionario) hanno variato il diametro della zona MRF fra 1,10 e 1,93 volte quello della girante: i profili di velocità cambiano poco, ma il numero di potenza cresce di oltre il 10 % fra le due zone più piccole, le zone grandi generano una fascia di turbolenza artificiale sull’interfaccia e il tempo di miscelazione di uno scalare passivo cambia fino a un fattore tre. Raccomandano di rendere il test sulla dimensione della zona una pratica standard.

Che cosa significa per il recipiente di questa guida. L’interfaccia è a r = 0,06 m, a 1 cm dalla punta delle pale del rotore (0,05 m) e a 1 cm da quella delle pale dello statore (0,07 m): rotore e statore sono vicini e l’interfaccia passa nella zona delle scie. Due prove dirette, in copie nuove: (a) sensibilità alla dimensione della zona, spostando l’interfaccia con la variabile rMid del dizionario di mesh (per esempio 0,055 e 0,065 m; i blocchi intermedi si adattano da soli) e confrontando coppia, bilancio del momento angolare e profili; (b) confronto con il rotore che ruota davvero, il tutorial mixerVessel2D con la stessa mesh, mediato su un numero intero di giri (sezione 10). Se coppia e profili medi cambiano poco nelle due prove, il risultato MRF è difendibile; altrimenti va presentato come stima.

# zone-size test in a NEW copy (rMid must stay between rRotorTip 0.05 and rStatorTip 0.07)
cp "$FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D" system/blockMeshDict
foamDictionary system/blockMeshDict -entry rMid -set 0.055
blockMesh > log.blockMesh 2>&1 && checkMesh > log.checkMesh 2>&1 && foamRun > log.foamRun 2>&1
  • J. Y. Luo, R. I. Issa, A. D. Gosman, «Prediction of impeller-induced flows in mixing vessels using multiple frames of reference», IChemE Symposium Series 136 (1994) 549–556.
  • A. Brucato, M. Ciofalo, F. Grisafi, G. Micale, «Numerical prediction of flow fields in baffled stirred vessels: a comparison of alternative modelling approaches», Chem. Eng. Sci. 53 (1998) 3653–3684, doi:10.1016/S0009-2509(98)00149-3 (scheda con abstract).
  • G. Micale, A. Brucato, F. Grisafi, M. Ciofalo, «Prediction of flow fields in a dual-impeller stirred vessel», AIChE J. 45 (1999) 445–464, doi:10.1002/aic.690450303.
  • V. V. Ranade, S. M. S. Dommeti, «Computational snapshot of flow generated by axial impellers in baffled stirred vessels», Chem. Eng. Res. Des. 74 (1996) 476–484; V. V. Ranade, Y. Tayalia, H. Krishnan, Chem. Eng. Commun. 189 (2002) 895–922, doi:10.1080/00986440213134.
  • J. D. Denton, «The calculation of three-dimensional viscous flow through multistage turbomachines», J. Turbomach. 114 (1992) 18–26, doi:10.1115/1.2927983.
  • A. Bakker, R. D. LaRoche, M.-H. Wang, R. V. Calabrese, «Sliding mesh simulation of laminar flow in stirred reactors», The Online CFM Book (1998, PDF).
  • K. Ng, N. J. Fentiman, K. C. Lee, M. Yianneskis, «Assessment of sliding mesh CFD predictions and LDA measurements of the flow in a tank stirred by a Rushton impeller», Trans. IChemE 76A (1998) 737–747.
  • K. C. Hall, J. P. Thomas, W. S. Clark, «Computation of unsteady nonlinear flows in cascades using a harmonic balance technique», AIAA J. 40 (2002) 879–886 (scheda).
  • H. Hartmann, J. J. Derksen, C. Montavon, J. Pearson, I. S. Hamill, H. E. A. van den Akker, «Assessment of large eddy and RANS stirred tank simulations by means of LDA», Chem. Eng. Sci. 59 (2004) 2419–2432, doi:10.1016/j.ces.2004.01.065.
  • M. Coroneo, G. Montante, A. Paglianti, F. Magelli, «CFD prediction of fluid flow and mixing in stirred tanks: numerical issues about the RANS simulations», Comput. Chem. Eng. 35 (2011) 1959–1968, doi:10.1016/j.compchemeng.2010.12.007.
  • A. Reid et al., «CFD simulation of a Rushton turbine stirred-tank using open-source software with critical evaluation of MRF-based rotation modeling», Meccanica 60 (2025) 1613–1637, doi:10.1007/s11012-024-01824-z (accesso aperto).

2. Due tutorial ufficiali Foundation 14

Useremo due esempi distinti distribuiti con OpenFOAM 14:

  • $FOAM_TUTORIALS/incompressibleFluid/mixerVessel2DMRF: recipiente con zona rotor, constant/MRFProperties e velocità angolare specificata in rpm; adatto a capire cellZone, asse e campo medio.
  • $FOAM_TUTORIALS/incompressibleFluid/TJunctionFan: giunzione a T con fan interno, preparato da blockMesh, createZones, createBaffles; il dizionario dei baffle imposta fanPressureJump sul campo cinematico p.

Questi due casi non sono intercambiabili. In particolare il miscelatore MRF non possiede ingresso e uscita: la sua soluzione non produce una curva caratteristica ΔP–Q per una ventola. La curva caratteristica sarà oggetto dell’esperienza con la T-junction e, successivamente, di modelli di ventilazione con geometria dedicata.

Approfondimento · La scheda dei due tutorial, letta dai loro file
VocemixerVessel2DMRFTJunctionFan
geometriarecipiente 2D di raggio 0,1 m; mozzo 0,02 m; 4 pale rotoriche fino a 0,05 m; 4 pale statoriche da 0,07 a 0,1 m; interfaccia rotore/statore a r = 0,06 m; spessore 0,01 mcondotto d’ingresso 0,2 × 0,02 × 0,02 m e due rami 0,02 × 0,2 m verso y = ±0,21 m
mesh3072 celle (1536 nella cellZone rotor), 2,5 mm in direzione radiale, 96 celle sulla circonferenza; pale a spessore nullo3875 celle cubiche da 4 mm
fisicaincompressibleFluid, stazionario (SIMPLE), RAS k-ε, ν = 1e-5 m²/sincompressibleFluid, transitorio (PIMPLE, Euler), RAS k-ε, ν = 1e-5 m²/s
controllo500 iterazioni (deltaT 1), scrittura ogni 50; rilassamento p 0,3, U/k/ε 0,5endTime 1,5 s, deltaT iniziale 1 ms adattivo con maxCo 3, scrittura ogni 0,1 s
contornirotor MRFnoSlip, stator noSlip, front/back empty; p zeroGradient ovunque con pRefCell 0, pRefValue 0ingresso uniformTotalPressure p0 da 10 a 40 m²/s² fra t = 0 e 1 s, poi costante; outlet1 p = 10, outlet2 p = 0; pareti noSlip
valori inizialik = 1 m²/s², ε = 20 m²/s³, U = 0campi da file *.orig, U = 0
preparazioneblockMesh -dict $FOAM_TUTORIALS/resources/blockMesh/mixerVessel2DblockMesh, createZones, createBaffles

Fonti: mixerVessel2DMRF, resources/blockMesh/mixerVessel2D, TJunctionFan. Numeri delle celle calcolati dai blocchi del dizionario (script g15_estimates.py, sezione 3).

Consiglio pratico · TJunctionFan è un caso transitorio con un ingresso in rampa: misurare dopo t = 1 s

Il controlDict del tutorial non è stazionario: endTime 1.5, passo adattivo con maxCo 3 e pressione totale d’ingresso che cresce linearmente da 10 a 40 m²/s² nel primo secondo (tabella (0 10) (1 40), costante dopo). Portate e pressioni cambiano quindi nel tempo per costruzione: una misura presa a t = 0,5 s descrive un punto della rampa, non il funzionamento a regime. Riferire le misure a una finestra dopo la rampa (per esempio 1,2–1,5 s), controllare che la deriva fra le due metà della finestra sia trascurabile (lo fa fan_balance.py, sezione 7) e, se non lo è, prolungare endTime in una nuova copia.

// 0/p.orig of the tutorial (kinematic pressure)
inlet   { type uniformTotalPressure; p0 table ((0 10) (1 40)); }
outlet1 { type fixedValue; value uniform 10; }
outlet2 { type fixedValue; value uniform 0; }
Approfondimento · Perché nel tutorial ci sono 0/U.orig e 0/p.orig e nessun 0/U

In OpenFOAM 14 la lettura di un file cerca, se il file non esiste, la versione compressa .gz e poi la versione .orig (IFstream.C). createBaffles, con fields true, legge così i campi di partenza e scrive in 0/ i campi completi delle nuove patch baffle0/1 e fan0/1. Gli originali *.orig restano intatti: per ripartire da zero basta una copia nuova del tutorial, che è proprio ciò che fa prepare_fan_case.py.

Consiglio pratico · La variante non conforme del tutorial: Allrun-NCC

Lo stesso caso contiene Allrun-NCC: i baffle vengono creati con system/createBafflesDict.NCC e poi accoppiati con createNonConformalCouples. È un buon esercizio per imparare la catena di comandi che si usa anche per i rotori in mesh mobile (sezione 10), su un caso piccolo e veloce. Usarla in una copia distinta, con un proprio prefisso, per non mescolare i risultati con il caso di riferimento.

blockMesh
createZones
createBaffles -dict system/createBafflesDict.NCC
createNonConformalCouples
foamRun

3. Grandezze e unità: rpm, omega, Q e pressione

La relazione tra regime di rotazione n e velocità angolare è

Velocità angolare: omega = 2 pi n / 60, omega in rad/s, n in rpm

Per un campo di velocità U, la portata volumetrica attraverso una superficie orientata S è

Portata: Q = integrale su S di U scalare n dS, in m³/s

Per i casi incomprimibili usati qui il campo p è una pressione cinematica (m²/s²). A densità costante, il salto in pascal è ΔP = rho * Δp. Il campo p del tutorial non va etichettato direttamente come Pa. La densità rho deve essere documentata esplicitamente: physicalProperties del caso base fornisce la viscosità cinematica nu, non necessariamente una densità del materiale.

Attenzione. Il segno della portata dipende dalla normale uscente della superficie. Una misura d’uscita può avere segno opposto rispetto a un’altra se l’orientazione delle superfici non è coerente.

Approfondimento · I numeri della campagna MRF e del caso fan (script g15_estimates.py)

Il numero di Reynolds dei recipienti agitati è Re = N D²/ν, con N in giri al secondo e D diametro della girante (qui 2 × 0,05 m). Con ν = 1e-5 m²/s la campagna 30–60–120 rpm copre Re = 500–2000: un regime di transizione, lontano dalla soglia di circa 10⁴ oltre la quale si considera pienamente turbolento un recipiente agitato. Il modello k-ε del tutorial va quindi letto come scelta didattica, non come modello validato per questo regime (vedi il consiglio della sezione 5). Il rapporto fra la k iniziale (1 m²/s²) e Utip² dice quanto la turbolenza iniziale sia sovrastimata: 40 volte a 30 rpm.

mixerVessel2D mesh: 3072 cells (1536 in cellZone rotor, 1536 in stator); radial size 2.50 mm; 96 cells around
   rpm    omega   T [s]   U_tip  Re=ND2/nu   Re_tip  N D2 [m2/s]  k0/Utip2
    30   3.1416       2  0.1571        500     1571        0.005      40.5
    60   6.2832       1  0.3142       1000     3142         0.01      10.1
   120  12.5664     0.5  0.6283       2000     6283         0.02      2.53
Stirred-tank practice: laminar Re < ~10, transitional ~10..1e4, fully turbulent Re > ~1e4.

TJunctionFan: duct area 0.0004 m2, fan area 0.000144 m2 (36 % of the section)
  fan jump               dp =    100 m2/s2 -> U_max = sqrt(2 dp) =  14.14 m/s, Re_duct =  2.83e+04
  inlet p0 at t >= 1 s   dp =     40 m2/s2 -> U_max = sqrt(2 dp) =   8.94 m/s, Re_duct =  1.79e+04
  jump + p0 - outlet2    dp =    140 m2/s2 -> U_max = sqrt(2 dp) =  16.73 m/s, Re_duct =  3.35e+04
  jump 100 m2/s2 with rho = 1.2 kg/m3 (air): 120 Pa
  jump 100 m2/s2 with rho = 1000 kg/m3 (water): 100000 Pa
#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Order-of-magnitude checks for the two Guide 15 tutorials (OpenFOAM 14).

mixerVessel2DMRF (data from resources/blockMesh/mixerVessel2D and the case):
hub radius 0.02 m, rotor blade tip 0.05 m, rotor/stator interface 0.06 m,
stator blade tip 0.07 m, vessel 0.1 m, slab depth 0.01 m, 4 rotor and 4
stator zero-thickness blades, nu = 1e-5 m2/s, k-epsilon. For each rpm the
script prints omega, the rotation period, the blade-tip speed, the stirred
tank Reynolds number Re = N D^2/nu (N in rev/s, D = rotor tip diameter),
the tip Reynolds number U_tip D/nu, the swept-volume flow scale N D^2 (per
unit depth) and the ratio of the initial k (1 m2/s2) to U_tip^2.

TJunctionFan: duct 0.02 x 0.02 m, fan plate 0.012 x 0.012 m at x = 0.1 m
(9 faces of the 4 mm mesh), kinematic jump 100 m2/s2, inlet total pressure
ramp 10 -> 40 m2/s2 over 0..1 s, outlet1 p = 10, outlet2 p = 0. Upper-bound
velocity sqrt(2 dp) if a kinematic dp were entirely converted to kinetic
energy, its Reynolds number on the 0.02 m duct and the jump in Pa for a few
declared densities.
Theoretical values, not CFD results.
"""
import argparse
import math

R_HUB, R_TIP, R_MID, R_STATOR, R_VESSEL, DEPTH = 0.02, 0.05, 0.06, 0.07, 0.1, 0.01


def mesh_counts():
    blade, mid = 12 * 12, 12 * 4          # cells per block (tangential x radial)
    rotor = 8 * (blade + mid)
    stator = 8 * (blade + mid)
    return rotor, stator


def main():
    ap = argparse.ArgumentParser(description=__doc__, formatter_class=argparse.RawDescriptionHelpFormatter)
    ap.add_argument('--rpm', type=float, nargs='+', default=[30, 60, 120])
    ap.add_argument('--nu', type=float, default=1e-5)
    a = ap.parse_args()
    rot, sta = mesh_counts()
    print(f'mixerVessel2D mesh: {rot + sta} cells ({rot} in cellZone rotor, {sta} in stator); '
          f'radial size {(R_TIP - R_HUB) / 12 * 1000:.2f} mm; 96 cells around')
    D = 2 * R_TIP
    print(f"{'rpm':>6s} {'omega':>8s} {'T [s]':>7s} {'U_tip':>7s} {'Re=ND2/nu':>10s} {'Re_tip':>8s} {'N D2 [m2/s]':>12s} {'k0/Utip2':>9s}")
    for n in a.rpm:
        N = n / 60
        w = 2 * math.pi * N
        ut = w * R_TIP
        print(f'{n:6g} {w:8.4f} {1 / N:7.3g} {ut:7.4f} {N * D * D / a.nu:10.4g} {ut * D / a.nu:8.4g} {N * D * D:12.4g} {1.0 / ut ** 2:9.3g}')
    print('Stirred-tank practice: laminar Re < ~10, transitional ~10..1e4, fully turbulent Re > ~1e4.')
    print()
    A_duct, A_fan = 0.02 * 0.02, 0.012 * 0.012
    print(f'TJunctionFan: duct area {A_duct:.4g} m2, fan area {A_fan:.4g} m2 ({100 * A_fan / A_duct:.0f} % of the section)')
    for label, dp in (('fan jump', 100.0), ('inlet p0 at t >= 1 s', 40.0), ('jump + p0 - outlet2', 140.0)):
        u = math.sqrt(2 * dp)
        print(f'  {label:22s} dp = {dp:6g} m2/s2 -> U_max = sqrt(2 dp) = {u:6.2f} m/s, Re_duct = {u * 0.02 / a.nu:9.3g}')
    for rho, name in ((1.2, 'air'), (1000, 'water')):
        print(f'  jump 100 m2/s2 with rho = {rho:g} kg/m3 ({name}): {100 * rho:g} Pa')
    return 0


if __name__ == '__main__':
    main()
Consiglio pratico · Quale densità dichiarare: il caso fan è «aria», il miscelatore no
  • ν = 1e-5 m²/s è vicina a quella dell’aria a 20 °C (circa 1,5e-5): per TJunctionFan la scelta coerente è ρ ≈ 1,2 kg/m³, quindi il salto di 100 m²/s² vale circa 120 Pa e la pressione totale d’ingresso finale 48 Pa.
  • Per un liquido, ν = 1e-5 m²/s corrisponde a un fluido dieci volte più viscoso dell’acqua (per esempio un olio leggero). Dichiarare ρ del fluido che si intende rappresentare e scriverla nella colonna rho_kg_m3 di measurements_template.csv.
  • Lo stesso numero 100 diventerebbe 100 000 Pa in acqua: è il motivo per cui la guida insiste sul non etichettare p in pascal.
Approfondimento · Segni delle portate in OpenFOAM: normale uscente e funzioni patchFlowRate

Sulle patch di contorno il vettore area Sf punta sempre fuori dal dominio, quindi il flusso phi è positivo in uscita e negativo in ingresso. La funzione patchFlowRate somma phi sulle facce: Qin risulta negativa, Qout1 e Qout2 positive, e la somma è il residuo del bilancio di massa. Nelle sezioni ParaView invece la normale la sceglie l’utente: per questo la guida chiede di dichiarare l’orientazione.

4. Come funziona una regione MRF

Nel tutorial mixerVessel2DMRF il file autorevole è constant/MRFProperties:

MRF
{
    cellZone    rotor;
    origin      (0 0 0);
    axis        (0 0 1);
    omega       60 [rpm];
}

Il nome rotor deve coincidere con una cellZone realmente generata dalla mesh. origin individua un punto sull’asse; axis ne definisce la direzione. L’esempio usa omega con unità esplicite [rpm], sintassi verificata nel tutorial di Foundation 14. Nel campo 0/U, la parete del rotore usa MRFnoSlip, mentre lo statore usa noSlip. Per la configurazione standard viene eseguito foamRun con solver incompressibleFluid e schema stazionario.

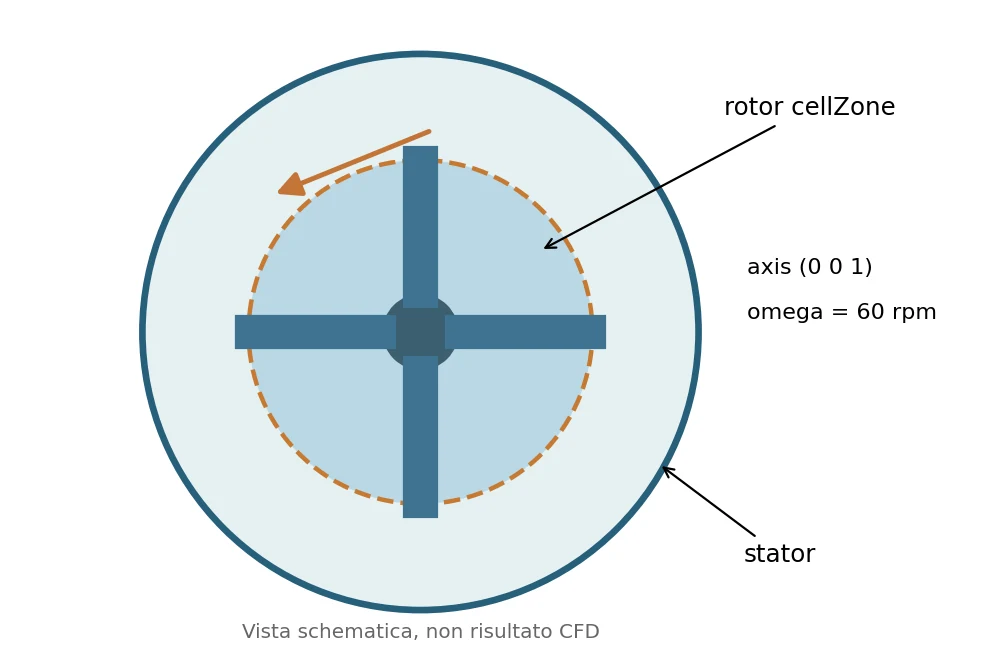

Figura 2 — dominio MRF
Figura 2 — dominio MRF

Controlli prima di lanciare: eseguire foamVersion, verificare il contenuto di MRFProperties, creare la mesh con il dizionario condiviso $FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D, poi checkMesh; controllare in ParaView che la cellZone rotor occupi la regione prevista.

Approfondimento · omega, rpm e unità: la trappola di «omega 60;»

La velocità angolare è letta dalla classe Function1s::omega, che accetta tre forme equivalenti e una funzione del tempo:

omega   6.28319;      // default units: rad/s
omega   60 [rpm];     // explicit unit conversion (tutorial syntax)
rpm     60;           // backward compatible, default units rpm (may be removed)

omega   table ((0 0) (2 6.28319));   // ramp in rad/s, read at each time/iteration
  • Attenzione: omega 60; senza unità significa 60 rad/s, cioè circa 573 rpm, quasi dieci volte la velocità voluta.
  • Se compaiono sia omega sia rpm il solver si ferma con «Rotational speeds rpm and omega both defined»; se non compare nessuno dei due, con «Neither rotational speed rpm nor omega defined».
  • Il segno segue la regola della mano destra attorno a axis: con axis (0 0 1) e ω positiva la rotazione è antioraria vista da +z. L’asse viene normalizzato dal codice, quindi (0 0 2) equivale a (0 0 1).
  • Una rampa di ω (tabella) è utile per avviare un calcolo stazionario difficile; il valore finale è quello che va riportato nei risultati.
Approfondimento · Che cosa fa MRFnoSlip e quali facce ruotano
  • MRFnoSlip (sorgente) impone sulla parete la velocità assoluta Ω × (r − origin): la parete è ferma nel riferimento rotante, quindi aderenza per il fluido che ruota con essa.
  • All’avvio il codice controlla che almeno una patch del campo U abbia una condizione MRF; altrimenti si ferma con «Walls rotating in the MRF region should have the MRFnoSlip boundary condition». Con più zone MRF si indica la zona con MRFZoneName.
  • In OpenFOAM 14 appartengono alla regione MRF tutte le facce interne con almeno una cella nella zona e tutte le facce di contorno di celle della zona (setMRFFaces). Il flusso viene reso relativo solo dove la condizione non impone il valore: sulle pareti decide la condizione al contorno. Una parete ferma dentro la zona rotante si tratta con noSlip, che in formulazione assoluta significa davvero ferma.
  • L’interfaccia della zona deve essere una superficie di rivoluzione attorno all’asse (qui il cilindro r = 0,06 m generato dai blocchi): solo così il fluido che la attraversa non «vede» un bordo che si sposta.
Consiglio pratico · La riga #print del tutorial e il controllo nel log

Il MRFProperties originale contiene, dopo omega, anche la direttiva #print (omessa nel riquadro della guida): stampa nel log il dizionario così come è stato letto. Dopo il lancio basta cercarlo per verificare zona, asse e velocità effettivamente usati.

grep -n -A8 "^MRF" log.foamRun        # dictionary echoed by #print
foamDictionary constant/MRFProperties -entry MRF/omega
grep -c rotor constant/polyMesh/cellZones  # the zone exists after blockMesh

5. Esperienza A — Campagna MRF a tre regimi

Prepariamo tre copie indipendenti del tutorial: 30, 60 e 120 rpm. Non modifichiamo mai la copia installata in $FOAM_TUTORIALS.

Dopo avere copiato la cartella scripts del pacchetto sul server, avviare una shell con OpenFOAM 14 inizializzato:

foamVersion
python3 scripts/prepare_mrf_cases.py --dest "$HOME/OpenFOAM/guide15_MRF" --rpm 30 60 120
bash scripts/run_mrf_case.sh "$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm"

L’ultima riga lancia una sola simulazione, in modo intenzionale: completare prima la prova a 60 rpm, controllare log e risultati, quindi ripetere con gli altri regimi. Lo script lancia blockMesh con il dizionario ufficiale, checkMesh e foamRun, scrivendo i log nella cartella del caso. Si ferma se trova log di esecuzione già presenti e non cancella timestep preesistenti.

Misure da registrare: numero di celle, controllo mesh, residui finali, velocità massima e media in regioni documentate, comportamento della ricircolazione e tempo macchina. Non interpretare una variazione di velocità media come curva della pompa.

Approfondimento · Script del pacchetto: prepare_mrf_cases.py

Copia il tutorial installato in una cartella nuova per ogni regime e cambia una sola riga di MRFProperties: cerca esattamente omega 60 [rpm]; e la sostituisce, fermandosi se la sintassi del tutorial non è quella attesa (protezione utile se un aggiornamento di OpenFOAM cambiasse il file). Rifiuta cartelle di destinazione esistenti, regimi duplicati o non positivi e accetta solo rpm interi. Provato sul tutorial di OpenFOAM 14: il confronto con l’originale mostra solo la riga omega cambiata e il file GUIDE15_CASE.txt aggiunto; una seconda esecuzione sulla stessa destinazione viene rifiutata.

#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Create non-overwriting OpenFOAM 14 MRF training cases from the installed tutorial."""
from __future__ import annotations
import argparse
import os
from pathlib import Path
import re
import shutil
import sys


def main() -> int:
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--dest', type=Path, required=True, help='New campaign directory')
    parser.add_argument('--rpm', type=int, nargs='+', default=[30, 60, 120])
    args = parser.parse_args()
    if any(x <= 0 or x > 100000 for x in args.rpm) or len(set(args.rpm)) != len(args.rpm):
        parser.error('rpm must be distinct positive integers <= 100000')
    tutorial_root = os.environ.get('FOAM_TUTORIALS')
    if not tutorial_root:
        parser.error('FOAM_TUTORIALS is missing: source the OpenFOAM 14 environment')
    source = Path(tutorial_root) / 'incompressibleFluid' / 'mixerVessel2DMRF'
    mrf_file = source / 'constant' / 'MRFProperties'
    if not mrf_file.is_file():
        parser.error(f'Missing Foundation 14 tutorial source: {mrf_file}')
    source_text = mrf_file.read_text(encoding='utf-8')
    pattern = r'(?m)^(\s*omega\s+)60(\s+\[rpm\]\s*;)'
    if len(re.findall(pattern, source_text)) != 1:
        parser.error('Reference MRFProperties differs from expected Foundation 14 syntax')
    destination = args.dest.expanduser().resolve()
    if destination.exists():
        parser.error(f'Refusing to overwrite existing destination: {destination}')
    destination.mkdir(parents=True)
    for rpm in args.rpm:
        name = f'mrf_{rpm:04d}rpm'
        target = destination / name
        shutil.copytree(source, target)
        new_text, changed = re.subn(pattern, lambda m: f'{m.group(1)}{rpm}{m.group(2)}', source_text)
        if changed != 1:
            raise RuntimeError('Unexpected MRF edit count')
        (target / 'constant' / 'MRFProperties').write_text(new_text, encoding='utf-8')
        (target / 'GUIDE15_CASE.txt').write_text(
            f'Case: {name}\nReference: OpenFOAM Foundation 14 mixerVessel2DMRF\n'
            f'Angular speed: {rpm} rpm\nSolver runs: NOT EXECUTED\n', encoding='utf-8')
        print(f'Created {target}')
    return 0


if __name__ == '__main__':
    sys.exit(main())
Approfondimento · Script del pacchetto: run_mrf_case.sh

Controlla l’ambiente e il caso, rifiuta log, mesh o cartelle dei tempi già presenti, poi esegue blockMesh con il dizionario condiviso, checkMesh e foamRun. Con set -euo pipefail e comandi in sequenza (non in una subshell seguita da ||, il difetto trovato nelle Guide 12 e 14) un comando fallito interrompe davvero lo script: provato con comandi fittizi, un foamRun in errore dà codice di uscita 1 e nessun messaggio «Completed». Il messaggio di errore però non viene stampato: controllare sempre echo $? e la coda di log.foamRun.

#!/usr/bin/env bash
# SPDX-License-Identifier: GPL-3.0-or-later
# Run one prepared MRF case. Existing results and logs are never overwritten.
set -euo pipefail
[[ $# -eq 1 ]] || { echo "Usage: bash run_mrf_case.sh CASE_DIRECTORY" >&2; exit 2; }
[[ -n "${FOAM_TUTORIALS:-}" ]] || { echo 'Source the OpenFOAM 14 environment first' >&2; exit 2; }
case_dir="$(realpath "$1")"
[[ -f "$case_dir/constant/MRFProperties" ]] || { echo 'No MRFProperties in case' >&2; exit 2; }
[[ -f "$case_dir/GUIDE15_CASE.txt" ]] || { echo 'Not a Guide 15 prepared case' >&2; exit 2; }
[[ -f "$FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D" ]] || { echo 'Missing official shared mesh dictionary' >&2; exit 2; }
cd "$case_dir"
shopt -s nullglob
logs=(log.blockMesh log.checkMesh log.foamRun)
for f in "${logs[@]}"; do
  [[ ! -e "$f" ]] || { echo "Refusing to overwrite $f" >&2; exit 2; }
done
[[ ! -d constant/polyMesh ]] || { echo 'Existing mesh: refusing to rerun' >&2; exit 2; }
for d in [1-9]*; do
  [[ ! -d "$d" ]] || { echo "Existing time directory: $d" >&2; exit 2; }
done
command -v foamRun >/dev/null || { echo 'foamRun not in PATH' >&2; exit 2; }
blockMesh -dict "$FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D" > log.blockMesh 2>&1
checkMesh > log.checkMesh 2>&1
foamRun > log.foamRun 2>&1
echo "Completed: $case_dir (logs: log.blockMesh, log.checkMesh, log.foamRun)"
bash scripts/run_mrf_case.sh "$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm"; echo "exit code: $?"
tail -n 30 "$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm/log.foamRun"
grep -E "Mesh OK|Failed" "$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm/log.checkMesh"
Approfondimento · Misurare durante il calcolo: coppia, potenza e bilancio del momento angolare

Il tutorial non ha system/functions. Lo script aggiuntivo add_monitors.py lo crea in una copia nuova (mai dopo il calcolo) con: residui, forze e momenti sul rotore e sullo statore (forcesIncompressible con ρ dichiarata, quindi in N e N·m), il lavoro degli sforzi sulle pareti del rotore (stessa costruzione del tutorial ufficiale simpleRushtonMRF) e quattro sonde fra le pale. Per il caso fan aggiunge al file esistente portate e pressione d’ingresso, salvando l’originale.

Il controllo più utile è il bilancio del momento angolare: a regime, la coppia che il rotore cede al fluido deve essere assorbita da pareti e pale dello statore (i piani front/back sono empty), quindi Mz,rotore + Mz,statore → 0. Un residuo di qualche percento indica un calcolo non ancora stazionario anche quando i residui sono scesi.

python3 add_monitors.py "$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm" --rho 1000
bash scripts/run_mrf_case.sh "$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm"
#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Add Guide 15 monitoring function objects to a NEW, not yet run, case copy.

MRF case (constant/MRFProperties present, mixerVessel2DMRF copy): writes
system/functions (the tutorial has none) with residuals, rotor and stator
forces/moments (forcesIncompressible, rhoInf = --rho), the stirrer power
from the stress work on the rotor patch (power + surfaceFieldValue, as in the
official simpleRushtonMRF tutorial) and four probes between the blades.

Fan case (system/createBafflesDict present, TJunctionFan copy): the tutorial
already has system/functions with probes; the monitors are inserted before
the final comment line, after saving the original as
system/functions.guide15.bak. Flow rates on inlet, outlet1, outlet2 and on
the fan cyclic patch fan0, mean inlet pressure and residuals are added.

The script refuses cases that already contain log.foamRun, time directories
other than 0, or an existing monitor block, and never touches $FOAM_TUTORIALS.
"""
import argparse
from pathlib import Path
import re
import sys

HEADER = '''/*--------------------------------*- C++ -*----------------------------------*\\
  Guide 15 - monitoring functions (generated by add_monitors.py)
\\*---------------------------------------------------------------------------*/
FoamFile
{
    format      ascii;
    class       dictionary;
    location    "system";
    object      functions;
}
// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //
'''

MRF_BODY = '''
// Initial residuals of every SIMPLE iteration -> postProcessing/residuals
#includeFunc residuals(p, U, k, epsilon)

// Forces and moments about the axis (CofR on the axis). rhoInf converts the
// kinematic pressure and stresses to N and N m. 2-D slab: depth 0.01 m.
#includeFunc forcesIncompressible(name=rotorForces, patches=(rotor), rhoInf=RHO, CofR=(0 0 0), pitchAxis=(0 1 0))
#includeFunc forcesIncompressible(name=statorForces, patches=(stator), rhoInf=RHO, CofR=(0 0 0), pitchAxis=(0 1 0))

// Stress work on the rotating walls (kinematic: multiply by rho for W),
// same construction as the official simpleRushtonMRF tutorial
#includeFunc power
rotorPower
{
    type            surfaceFieldValue;
    libs            ("libfieldFunctionObjects.so");
    log             no;
    writeFields     no;
    patch           rotor;
    operation       sum;
    fields          (stressUSf);
    writeControl    writeTime;
}

// Probes at 22.5 deg, between rotor blades (0, 90, 180, 270 deg) and stator
// blades (45, 135, 225, 315 deg): r = 0.03 (rotor zone), 0.055 (rotor gap),
// 0.065 (stator gap), 0.085 m (stator zone), mid-plane z = 0
#includeFunc probes(name=vesselProbes, points=((0.027716 0.011480 0) (0.050813 0.021047 0) (0.060052 0.024874 0) (0.078530 0.032528 0)), fields=(U p k))

// ************************************************************************* //
'''

FAN_BLOCK = '''
// ---- Guide 15 monitors (added by add_monitors.py) ----
// Volumetric flow rates [m3/s], sum of phi: positive = leaving the domain
#includeFunc patchFlowRate(name=Qinlet, patch=inlet)
#includeFunc patchFlowRate(name=Qoutlet1, patch=outlet1)
#includeFunc patchFlowRate(name=Qoutlet2, patch=outlet2)
// Flow through the fan: sum of phi on the owner side of the cyclic jump
#includeFunc patchFlowRate(name=Qfan, patch=fan0)
// Area-averaged kinematic pressure on the inlet (total pressure BC: p is static)
#includeFunc patchAverage(name=pInlet, patch=inlet, fields=(p))
#includeFunc residuals(p, U, k, epsilon)
// ---- end of Guide 15 monitors ----
'''


def time_dirs(case):
    out = []
    for d in case.iterdir():
        if d.is_dir():
            try:
                if float(d.name) != 0.0:
                    out.append(d.name)
            except ValueError:
                pass
    return out


def main():
    ap = argparse.ArgumentParser(description=__doc__, formatter_class=argparse.RawDescriptionHelpFormatter)
    ap.add_argument('case', type=Path)
    ap.add_argument('--rho', type=float, default=1000.0, help='declared density for rhoInf [kg/m3] (MRF case)')
    a = ap.parse_args()
    case = a.case.expanduser().resolve()
    if not case.is_dir():
        ap.error(f'not a directory: {case}')
    if (case / 'log.foamRun').exists() or time_dirs(case):
        ap.error('case already run (log.foamRun or time directories present): add monitors only to a new copy')
    fn = case / 'system' / 'functions'
    if (case / 'constant' / 'MRFProperties').is_file():
        if fn.exists():
            ap.error(f'{fn} exists: refusing to overwrite')
        if not a.rho > 0:
            ap.error('--rho must be positive')
        fn.write_text(HEADER + MRF_BODY.replace('RHO', f'{a.rho:g}'), encoding='utf-8')
        print(f'MRF case: written {fn} (rhoInf = {a.rho:g} kg/m3)')
    elif (case / 'system' / 'createBafflesDict').is_file():
        if not fn.is_file():
            ap.error(f'{fn} missing: expected the tutorial functions file')
        txt = fn.read_text(encoding='utf-8')
        if 'Guide 15 monitors' in txt:
            ap.error('monitors already present')
        bak = fn.with_name('functions.guide15.bak')
        if bak.exists():
            ap.error(f'{bak} exists: refusing to overwrite')
        m = list(re.finditer(r'^// \*+ //\s*$', txt, re.M))
        pos = m[-1].start() if m else len(txt)
        bak.write_text(txt, encoding='utf-8')
        fn.write_text(txt[:pos].rstrip('\n') + '\n' + FAN_BLOCK + '\n' + txt[pos:], encoding='utf-8')
        print(f'Fan case: monitors inserted in {fn}; original kept as {bak}')
    else:
        ap.error('neither constant/MRFProperties nor system/createBafflesDict found')
    return 0


if __name__ == '__main__':
    sys.exit(main())

File generato per un caso MRF (provato su copie reali del tutorial; nel caso fan l’inserimento lascia intatto il resto del file, come mostra il confronto con la copia salvata):

/*--------------------------------*- C++ -*----------------------------------*\
  Guide 15 - monitoring functions (generated by add_monitors.py)
\*---------------------------------------------------------------------------*/
FoamFile
{
    format      ascii;
    class       dictionary;
    location    "system";
    object      functions;
}
// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

// Initial residuals of every SIMPLE iteration -> postProcessing/residuals
#includeFunc residuals(p, U, k, epsilon)

// Forces and moments about the axis (CofR on the axis). rhoInf converts the
// kinematic pressure and stresses to N and N m. 2-D slab: depth 0.01 m.
#includeFunc forcesIncompressible(name=rotorForces, patches=(rotor), rhoInf=1000, CofR=(0 0 0), pitchAxis=(0 1 0))
#includeFunc forcesIncompressible(name=statorForces, patches=(stator), rhoInf=1000, CofR=(0 0 0), pitchAxis=(0 1 0))

// Stress work on the rotating walls (kinematic: multiply by rho for W),
// same construction as the official simpleRushtonMRF tutorial
#includeFunc power
rotorPower
{
    type            surfaceFieldValue;
    libs            ("libfieldFunctionObjects.so");
    log             no;
    writeFields     no;
    patch           rotor;
    operation       sum;
    fields          (stressUSf);
    writeControl    writeTime;
}

// Probes at 22.5 deg, between rotor blades (0, 90, 180, 270 deg) and stator
// blades (45, 135, 225, 315 deg): r = 0.03 (rotor zone), 0.055 (rotor gap),
// 0.065 (stator gap), 0.085 m (stator zone), mid-plane z = 0
#includeFunc probes(name=vesselProbes, points=((0.027716 0.011480 0) (0.050813 0.021047 0) (0.060052 0.024874 0) (0.078530 0.032528 0)), fields=(U p k))

// ************************************************************************* //
Approfondimento · Dalla coppia alla potenza e al numero di potenza (script mrf_torque.py)

La potenza all’albero è P = −Mz ω (la coppia del fluido sul rotore è opposta alla rotazione). Nel caso 2D il valore è riferito allo spessore di 0,01 m; per unità di profondità P’ = P/0,01. Il numero di potenza dei recipienti agitati, Np = P/(ρ N³ D⁵), in 2D diventa Np‘ = P’/(ρ N³ D⁴): utile per confrontare i tre regimi fra loro, non con i valori 3D di letteratura (per esempio Np ≈ 5 per una turbina Rushton in regime turbolento, Rushton et al. 1950). Se i tre regimi danno lo stesso Np‘, la potenza scala con n³; una variazione indica effetti del numero di Reynolds, attesi nel regime di transizione di questa campagna.

Il formato letto è quello scritto da OpenFOAM 14 in postProcessing/rotorForces/0/forces.dat (tempo, forze di pressione e viscose, momenti di pressione e viscosi; forcesBase.C). Provato su file sintetici con quel formato: coppia, bilancio (−1 % impostato, −1 % letto) e potenza tornano.

C=$HOME/OpenFOAM/guide15_MRF/mrf_0060rpm/postProcessing
python3 mrf_torque.py --rotor $C/rotorForces/0/forces.dat --stator $C/statorForces/0/forces.dat \
    --power $C/rotorPower/0/surfaceFieldValue.dat --rpm 60 --rho 1000 --last 50
#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Torque, power and torque balance of an MRF mixer from OpenFOAM 14 forces files.

Reads postProcessing/<name>/<time>/forces.dat written by forcesIncompressible
(rows: time ((Fp) (Fv)) ((Mp) (Mv)), forces in N and moments in N m because
rhoInf is given). For the rotor and, optionally, the stator it averages the
axial moment Mz = Mp_z + Mv_z over the last --last records (SIMPLE
iterations of the steady MRF case) and prints:
  * rotor torque and its scatter over the window (convergence indicator);
  * torque balance Mz_rotor + Mz_stator: in a converged steady state the
    angular momentum given by the rotor is removed by the stator walls and
    blades, so the sum must tend to zero (front/back are empty planes);
  * shaft power P = -Mz_rotor * omega for the 2-D slab of depth --depth,
    power per metre of depth and the 2-D power number
    Np' = P' / (rho N^3 D^4) with N in rev/s and D = impeller diameter.
With --power the rotorPower surfaceFieldValue file (kinematic stress work,
m5/s3) is read as an independent cross-check (multiplied by --rho).
"""
import argparse
import math
from pathlib import Path
import re
import statistics as st
import sys

NUM = re.compile(r'[-+]?(?:\d+\.?\d*|\.\d+)(?:[eE][-+]?\d+)?')


def read_forces(path):
    rows = []
    with open(path, encoding='utf-8') as f:
        for line in f:
            if not line.strip() or line.lstrip().startswith('#'):
                continue
            v = [float(x) for x in NUM.findall(line)]
            if len(v) < 13:
                raise ValueError(f'{path}: unexpected row format: {line.strip()[:80]}')
            # time, Fp(3), Fv(3), Mp(3), Mv(3) [, porous terms ignored]
            t = v[0]
            mz = v[9] + v[12] if len(v) == 13 else v[12] + v[15]
            rows.append((t, mz))
    if not rows:
        raise ValueError(f'{path}: no data rows')
    return rows


def read_sfv(path):
    rows = []
    with open(path, encoding='utf-8') as f:
        for line in f:
            if not line.strip() or line.lstrip().startswith('#'):
                continue
            v = [float(x) for x in line.split()[:2]]
            rows.append((v[0], v[1]))
    if not rows:
        raise ValueError(f'{path}: no data rows')
    return rows


def window(rows, last):
    sel = rows[-last:] if last > 0 else rows
    vals = [m for _, m in sel]
    return sel[0][0], sel[-1][0], st.fmean(vals), (st.pstdev(vals) if len(vals) > 1 else 0.0)


def main():
    ap = argparse.ArgumentParser(description=__doc__, formatter_class=argparse.RawDescriptionHelpFormatter)
    ap.add_argument('--rotor', type=Path, required=True, help='rotorForces forces.dat')
    ap.add_argument('--stator', type=Path, help='statorForces forces.dat')
    ap.add_argument('--power', type=Path, help='rotorPower surfaceFieldValue.dat (optional)')
    ap.add_argument('--rpm', type=float, required=True)
    ap.add_argument('--rho', type=float, default=1000.0)
    ap.add_argument('--depth', type=float, default=0.01, help='slab depth of the 2-D case [m]')
    ap.add_argument('--D', type=float, default=0.1, help='impeller (rotor tip) diameter [m]')
    ap.add_argument('--last', type=int, default=50, help='records averaged at the end of the run (0 = all)')
    a = ap.parse_args()
    omega = 2 * math.pi * a.rpm / 60
    N = a.rpm / 60
    t0, t1, mr, sr = window(read_forces(a.rotor), a.last)
    print(f'rpm {a.rpm:g}: omega = {omega:.6g} rad/s, N = {N:.6g} rev/s; window t = {t0:g}..{t1:g}')
    print(f'Rotor  Mz = {mr:.6g} N m  (std over window {sr:.3g}, {100 * sr / abs(mr) if mr else float("nan"):.3g} %)')
    if a.stator:
        _, _, ms, ss = window(read_forces(a.stator), a.last)
        res = mr + ms
        print(f'Stator Mz = {ms:.6g} N m  (std {ss:.3g})')
        print(f'Balance Mz_rotor + Mz_stator = {res:.4g} N m = {100 * res / abs(mr) if mr else float("nan"):.3g} % of the rotor torque')
    P = -mr * omega
    Pm = P / a.depth
    Np = Pm / (a.rho * N ** 3 * a.D ** 4)
    print(f'Power P = -Mz*omega = {P:.6g} W for the {a.depth:g} m slab; P\' = {Pm:.6g} W/m')
    print(f'2-D power number Np\' = P\'/(rho N^3 D^4) = {Np:.6g}  (rho = {a.rho:g} kg/m3, D = {a.D:g} m)')
    if P < 0:
        print('NOTE: negative power: check the sign of omega/axis or the CofR')
    if a.power:
        _, _, pk, _ = window(read_sfv(a.power), 0)
        print(f'Stress work on rotor (rotorPower, all write times averaged): {pk:.6g} m5/s3 -> {a.rho * pk:.6g} W '
              f'(compare |value| with P = {P:.6g} W)')
    return 0


if __name__ == '__main__':
    try:
        sys.exit(main())
    except (OSError, ValueError) as exc:
        sys.exit(f'ERROR: {exc}')
Consiglio pratico · Laminare o k-ε? Una prova che vale la pena fare

A Re = 500–2000 il modello k-ε con funzioni di parete non ha basi solide, e i valori iniziali del tutorial (k = 1 m²/s², ε = 20 m²/s³, quindi νt = 0,09 k²/ε ≈ 4,5e-3 m²/s, 450 volte ν) fanno partire il calcolo con una viscosità effettiva enorme. In una copia aggiuntiva impostare simulationType laminar; in constant/momentumTransport e confrontare coppia e profili: se cambiano molto, il risultato dipende dal modello più che dalla fisica, e va detto. Il tutorial in mesh mobile mixerVessel2D, con la stessa geometria, è infatti laminare.

foamDictionary constant/momentumTransport -entry simulationType -set laminar   # in a NEW copy only
grep -E "^Time|bounding" log.foamRun | tail     # k-epsilon bounding messages are a warning sign
Approfondimento · I regimi si sovrappongono? Profili adimensionali (script mrf_scaling.py)

Esportare in ParaView lo stesso Plot Over Line nei tre casi (per esempio dal mozzo alla parete lungo la direzione a 22,5°, fra una pala rotorica e una statorica: da (0,0185; 0,0077; 0) a (0,0924; 0,0383; 0)) con Save Data. Lo script divide |U| per la velocità di punta ωR e confronta i profili con quello del caso di riferimento. Se il campo fosse indipendente dal numero di Reynolds le curve coinciderebbero; nel regime di transizione ci si aspettano differenze sistematiche, che sono un risultato fisico da riportare, non un errore. Provato con profili sintetici con scarti imposti del 5 % e del 3 %: lo script li ritrova.

python3 mrf_scaling.py line_60rpm.csv:60 line_30rpm.csv:30 line_120rpm.csv:120 --out profiles_normalised.csv
#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Similarity check of the MRF campaign from ParaView Plot Over Line exports.

Each argument is CSV:RPM, a ParaView "Save Data" export of the same line
(same end points and resolution) in one case of the campaign. Velocity is
read from U:0, U:1, U:2 (or U_X, U_Y, U_Z / U_Magnitude), the abscissa from
arc_length. Every profile is normalised with the blade-tip speed
U_tip = omega R_tip (--rtip, default 0.05 m of mixerVessel2D) and
interpolated on the abscissae of the first file. The script prints, for each
case, the RMS and maximum difference of |U|/U_tip from the reference case
(the first one) and the mean of |U|/U_tip along the line. If the flow were
Reynolds-independent the normalised profiles would collapse (differences
close to the numerical noise); systematic differences reveal Reynolds-number
effects, turbulence-model effects or incomplete convergence. With --out a NEW
CSV with the normalised profiles is written.
"""
import argparse
import bisect
import csv
import math
from pathlib import Path
import sys


def load(path):
    with open(path, newline='', encoding='utf-8-sig') as f:
        r = csv.DictReader(f)
        cols = r.fieldnames or []
        rows = list(r)
    if 'arc_length' not in cols:
        raise ValueError(f'{path}: arc_length column missing (use Plot Over Line -> Save Data)')
    trip = None
    for c in (('U:0', 'U:1', 'U:2'), ('U_X', 'U_Y', 'U_Z')):
        if all(x in cols for x in c):
            trip = c
    s, m = [], []
    for row in rows:
        if trip:
            vals = [row[c] for c in trip]
            if any(v in ('', 'nan') for v in vals):
                continue
            mag = math.sqrt(sum(float(v) ** 2 for v in vals))
        elif 'U_Magnitude' in cols:
            if row['U_Magnitude'] in ('', 'nan'):
                continue
            mag = float(row['U_Magnitude'])
        else:
            raise ValueError(f'{path}: no U:0/U:1/U:2, U_X/U_Y/U_Z or U_Magnitude column')
        s.append(float(row['arc_length']))
        m.append(mag)
    if len(s) < 2:
        raise ValueError(f'{path}: fewer than 2 valid points')
    return s, m


def interp(x, xs, ys):
    i = bisect.bisect_left(xs, x)
    if i <= 0:
        return ys[0]
    if i >= len(xs):
        return ys[-1]
    f = (x - xs[i - 1]) / (xs[i] - xs[i - 1])
    return ys[i - 1] + f * (ys[i] - ys[i - 1])


def main():
    ap = argparse.ArgumentParser(description=__doc__, formatter_class=argparse.RawDescriptionHelpFormatter)
    ap.add_argument('cases', nargs='+', help='CSV:RPM pairs; the first one is the reference')
    ap.add_argument('--rtip', type=float, default=0.05)
    ap.add_argument('--out', type=Path)
    a = ap.parse_args()
    if a.out and a.out.exists():
        ap.error('--out exists; refusing to overwrite')
    data = []
    for item in a.cases:
        path, _, rpm = item.rpartition(':')
        if not path:
            ap.error(f'expected CSV:RPM, got {item}')
        s, m = load(path)
        ut = 2 * math.pi * float(rpm) / 60 * a.rtip
        data.append((Path(path).name, float(rpm), s, [v / ut for v in m]))
    _, rpm0, s0, n0 = data[0]
    print(f'Reference: {data[0][0]} ({rpm0:g} rpm), {len(s0)} points, line length {s0[-1] - s0[0]:.4g} m')
    table = {'arc_length': s0}
    for name, rpm, s, n in data:
        ni = [interp(x, s, n) for x in s0]
        d = [b - c for b, c in zip(ni, n0)]
        rms = math.sqrt(sum(x * x for x in d) / len(d))
        print(f'  {name:28s} {rpm:7g} rpm: mean |U|/U_tip = {sum(ni) / len(ni):.4f}, '
              f'RMS diff = {rms:.4f}, max |diff| = {max(abs(x) for x in d):.4f}')
        table[f'Unorm_{rpm:g}rpm'] = ni
    if a.out:
        keys = list(table)
        with a.out.open('x', newline='', encoding='utf-8') as h:
            w = csv.writer(h)
            w.writerow(keys)
            for i in range(len(s0)):
                w.writerow([f'{table[k][i]:.6g}' for k in keys])
        print('Written', a.out)
    return 0


if __name__ == '__main__':
    try:
        sys.exit(main())
    except (OSError, ValueError) as exc:
        sys.exit(f'ERROR: {exc}')

6. Una ventola senza pale: TJunctionFan

Nel tutorial ufficiale TJunctionFan viene creata una superficie interna di fan per mezzo di createZones e createBaffles. Nel file system/createBafflesDict, sul campo p del lato owner, compare:

p
{
    type        fanPressureJump;
    patchType   cyclic;
    jump        uniform 0;
    value       uniform 0;
    jumpTable   polynomial (100);
}

100 è il valore dell’esempio espresso nelle unità del campo cinematico p e non automaticamente 100 Pa. Il modello riguarda una discontinuità di pressione interna; non va confuso con la condizione al contorno separata fanPressure, disponibile per altri problemi. La T-junction dispone di due uscite: occorre misurare e riportare Q_in, Q_out1, Q_out2, i segni e le pressioni sulle superfici prescelte.

Nota fisica. Una ventola reale ha una curva ΔP(Q) e un punto di funzionamento dato dall’intersezione con la curva del sistema. Un salto costante è una prima idealizzazione: da un singolo valore non si ricava automaticamente una curva caratteristica.

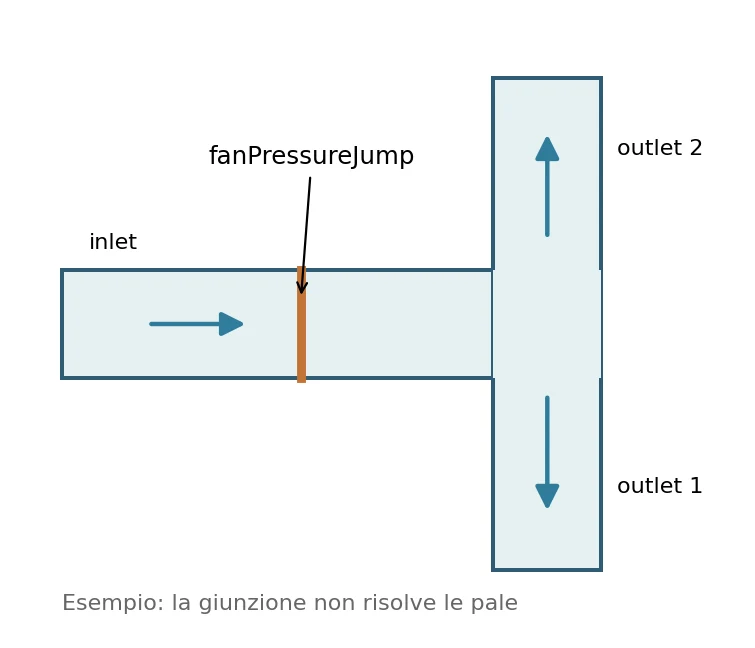

Figura 3 — giunzione e ventilatore
Figura 3 — giunzione e ventilatore
Approfondimento · Come OpenFOAM 14 applica fanPressureJump, riga per riga

Dal sorgente (fanPressureJumpFvPatchScalarField.C) la condizione ha due modalità:

  • fanCurve (forma raccomandata): il salto è una funzione della portata totale attraverso la patch, Q = Σ phi (m³/s); il valore usato è max(f(max(Q, 0)), 0), con il segno invertito se reverse true.
  • jumpTable (compatibilità con il vecchio fan, usata dal tutorial): il salto è una funzione della velocità normale locale Un = max(phi/|Sf|, 0) faccia per faccia, anch’essa limitata a valori non negativi.
  • polynomial (100) è un polinomio con il solo coefficiente di grado zero: il salto vale 100 m²/s² qualunque sia la velocità. I coefficienti si scrivono in ordine di esponente crescente: polynomial (-1 0 1 2) è −1 + x² + 2x³ (Polynomial1.H).
  • Il salto è definito come valore sul lato neighbour meno valore sul lato owner (fixedJumpFvPatchField.H). Quale lato sia owner dipende dall’orientazione della faceZone: in ParaView verificare che la pressione aumenti attraversando la ventola nella direzione del flusso; se diminuisce, il flusso va nel verso opposto alla normale della zona.

Per imporre una vera curva ΔP(Q) si usa fanCurve con una tabella in unità cinematiche (m³/s; m²/s²), per esempio derivata dalla curva sintetica della sezione 8 divisa per la densità dichiarata:

p
{
    type            fanPressureJump;
    patchType       cyclic;
    fanCurve        table
    (
        (0      216.7)   // 260 Pa / 1.2 kg/m3
        (0.01   200.0)
        (0.02   170.0)
        (0.03   120.8)
        (0.04    58.3)
    );
    jump            uniform 0;
    value           uniform 0;
}

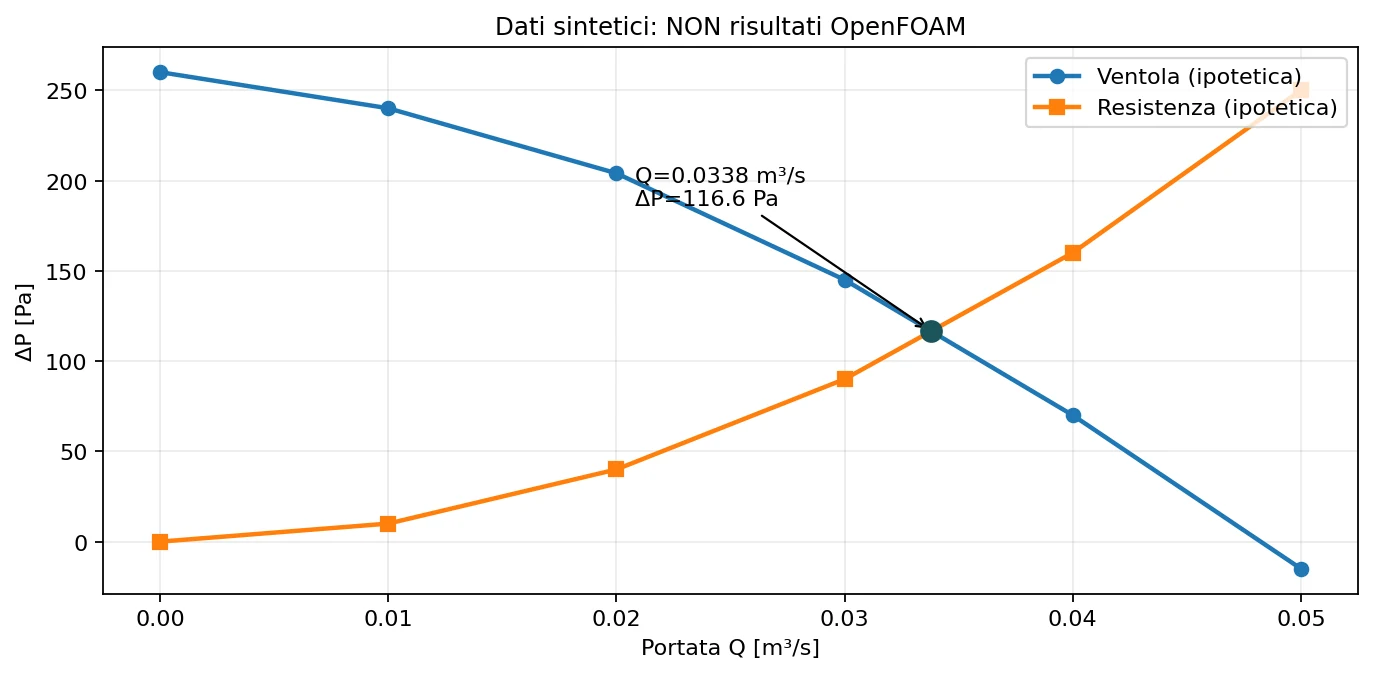

Attenzione: le portate della curva sintetica (fino a 0,05 m³/s) sono molto più grandi di quelle possibili in un condotto di 2 cm; per una prova numerica in TJunctionFan scalare la curva sull’ordine di grandezza della portata del caso di riferimento. Ogni modifica va fatta in una copia nuova, non nel caso di riferimento della guida.

Approfondimento · Dove sta la ventola: createZonesDict e il baffle che la circonda
fan
{
    type        surface;
    surface     plate;
    origin      (0.1 -0.006 0.004);
    span        (0 0.012 0.012);
}
baffle
{
    type        difference;
    plane { type plane; point (0.1 0 0); normal (1 0 0); }
    fan;
}

La ventola è un quadrato di 12 × 12 mm nel piano x = 0,1 m (y da −0,006 a 0,006, z da 0,004 a 0,016), cioè 9 facce della mesh da 4 mm e il 36 % della sezione del condotto da 20 × 20 mm. Il resto dello stesso piano (16 facce) è la zona baffle, trasformata da createBaffles in due pareti baffle0/baffle1 con funzioni di parete. Tutta la portata d’ingresso deve quindi attraversare la ventola: la figura 3 della guida, che disegna la ventola su tutta la sezione, è uno schema. Con add_monitors.py la portata sulla patch fan0 viene registrata e fan_balance.py controlla che coincida con quella d’ingresso.

Consiglio pratico · fanPressure e fanPressureJump: quale usare
  • fanPressureJump: ventola interna al dominio, su una coppia di patch cicliche create da createBaffles; il fluido c’è a monte e a valle.
  • fanPressure: ventola su un contorno d’ingresso o d’uscita che si affaccia sull’ambiente: impone la pressione totale ambiente p0 più (in ingresso) o meno (in uscita, direction out) il salto della curva fanCurve (documentazione v14).
  • In entrambe le curve sono in unità del campo p: cinematiche per incompressibleFluid.

7. Esperienza B — Giunzione con ventola interna

Il secondo script copia in una nuova cartella il tutorial ufficiale e, senza alterarlo, permette di eseguire:

python3 scripts/prepare_fan_case.py --dest "$HOME/OpenFOAM/guide15_fan_ref"
bash scripts/run_fan_case.sh "$HOME/OpenFOAM/guide15_fan_ref"

run_fan_case.sh esegue nell’ordine blockMesh, createZones, createBaffles, checkMesh e foamRun. Questa è la sequenza del tutorial Foundation 14, a cui il nostro wrapper aggiunge checkMesh, i log e controlli prudenziali. L’esperienza non crea una nuova curva fan non validata: misura la risposta del caso di riferimento.

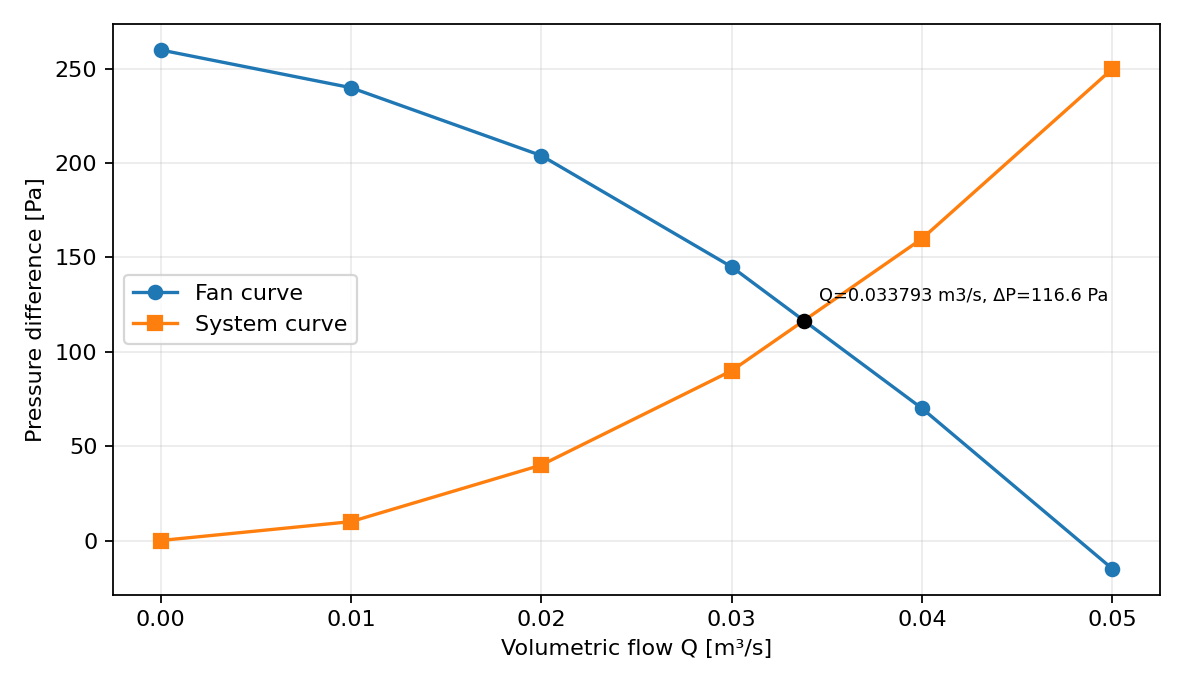

Ricavare la portata: in ParaView, usare una sezione all’ingresso e a ciascuna uscita e integrare la componente normale della velocità. Verificare Q_in + Q_out1 + Q_out2 ≈ 0 con normali uscenti dalla regione. Se si usa Integrate Variables, la misura di U come vettore integrato non è di per sé la portata: occorre il prodotto scalare con la normale.

Approfondimento · Script del pacchetto: prepare_fan_case.py e run_fan_case.sh

prepare_fan_case.py copia il tutorial installato in una cartella nuova (rifiuta quelle esistenti) e aggiunge GUIDE15_CASE.txt; provato: il confronto con l’originale mostra solo quel file in più. run_fan_case.sh richiede quel marcatore, rifiuta log e mesh esistenti, poi esegue blockMesh, createZones, createBaffles, checkMesh e foamRun: la sequenza del tutorial con in più checkMesh. Provato con comandi fittizi: un foamRun in errore dà codice 1.

#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Safely clone the unmodified OpenFOAM Foundation 14 TJunctionFan tutorial."""
from __future__ import annotations
import argparse
import os
from pathlib import Path
import shutil
import sys


def main() -> int:
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--dest', required=True, type=Path)
    args = parser.parse_args()
    root = os.environ.get('FOAM_TUTORIALS')
    if not root:
        parser.error('FOAM_TUTORIALS missing: source the OpenFOAM environment')
    source = Path(root) / 'incompressibleFluid' / 'TJunctionFan'
    if not (source / 'system' / 'createBafflesDict').is_file():
        parser.error(f'Expected tutorial not found: {source}')
    target = args.dest.expanduser().resolve()
    if target.exists():
        parser.error(f'Refusing to overwrite existing directory: {target}')
    target.parent.mkdir(parents=True, exist_ok=True)
    shutil.copytree(source, target)
    (target / 'GUIDE15_CASE.txt').write_text(
        'Reference: OpenFOAM Foundation 14 TJunctionFan\n'
        'Fan pressure jump: unmodified reference tutorial\n'
        'Solver runs: NOT EXECUTED\n', encoding='utf-8')
    print(f'Created {target}')
    return 0


if __name__ == '__main__':
    sys.exit(main())
#!/usr/bin/env bash
# SPDX-License-Identifier: GPL-3.0-or-later
# Run one copy of the Foundation 14 TJunctionFan case without destructive cleanup.
set -euo pipefail
[[ $# -eq 1 ]] || { echo "Usage: bash run_fan_case.sh CASE_DIRECTORY" >&2; exit 2; }
case_dir="$(realpath "$1")"
[[ -f "$case_dir/system/createBafflesDict" && -f "$case_dir/GUIDE15_CASE.txt" ]] || { echo 'Not a prepared Guide 15 fan case' >&2; exit 2; }
cd "$case_dir"
for f in log.blockMesh log.createZones log.createBaffles log.checkMesh log.foamRun; do
  [[ ! -e "$f" ]] || { echo "Refusing to overwrite $f" >&2; exit 2; }
done
[[ ! -d constant/polyMesh ]] || { echo 'Existing mesh: refusing to rerun' >&2; exit 2; }
for d in [1-9]*; do
  [[ ! -d "$d" ]] || { echo "Existing time directory: $d" >&2; exit 2; }
done
command -v foamRun >/dev/null || { echo 'foamRun not in PATH' >&2; exit 2; }
blockMesh > log.blockMesh 2>&1
createZones > log.createZones 2>&1
createBaffles > log.createBaffles 2>&1
checkMesh > log.checkMesh 2>&1
foamRun > log.foamRun 2>&1
echo "Completed: $case_dir"

Nota tecnica: il controllo for d in [1-9]* non intercetta le cartelle dei tempi di questo caso transitorio, che si chiamano 0.1, 0.2, … Il caso già eseguito viene comunque fermato dal controllo sui log, che li precede; se si cancellano i log a mano, quella protezione sparisce. Lo script aggiuntivo add_monitors.py riconosce invece qualsiasi cartella numerica diversa da 0.

Approfondimento · Bilancio delle portate e ripartizione fra le uscite (script fan_balance.py)

Con i monitor aggiunti da add_monitors.py OpenFOAM scrive a ogni passo le portate su inlet, outlet1, outlet2 e sulla patch della ventola fan0 (postProcessing/Q*/0/surfaceFieldValue.dat). Lo script calcola nella finestra scelta (di default l’ultimo 20 % del calcolo, quindi dopo la rampa) medie, deriva, residuo del bilancio, ripartizione Qout1/(Qout1 + Qout2) e rapporto fra portata della ventola e portata d’ingresso (atteso ≈ 1), e può aggiungere una riga a un CSV con le colonne di measurements_template.csv. Provato su file sintetici con una rampa analoga a quella del tutorial.

C=$HOME/OpenFOAM/guide15_fan_ref; P=$C/postProcessing
python3 add_monitors.py "$C"          # BEFORE run_fan_case.sh
bash scripts/run_fan_case.sh "$C"
python3 fan_balance.py --inlet $P/Qinlet/0/surfaceFieldValue.dat --outlet1 $P/Qoutlet1/0/surfaceFieldValue.dat \
    --outlet2 $P/Qoutlet2/0/surfaceFieldValue.dat --fan $P/Qfan/0/surfaceFieldValue.dat \
    --tstart 1.2 --rho 1.2 --csv measurements.csv
#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Flow balance and flow split of the TJunctionFan case (OpenFOAM 14).

Reads the surfaceFieldValue files written by the patchFlowRate monitors of
add_monitors.py (postProcessing/Qinlet/0/surfaceFieldValue.dat, ...; rows:
time and sum(phi) in m3/s, positive when leaving the domain). For a time
window [--tstart, --tend] (default: the last 20 % of the run, after the
inlet total-pressure ramp that ends at t = 1 s in the tutorial) it prints the
mean and the drift of each flow rate, the residual Q_in + Q_out1 + Q_out2
relative to |Q_in|, the split Q_out1/(Q_out1 + Q_out2) and, if given, the
flow through the fan patch as a fraction of the inlet flow.
With --rho the kinematic quantities are converted for a declared density:
mass flow rates [kg/s]. --jump (default 100, the tutorial value) is the
imposed kinematic jump recorded in the CSV. With --csv a NEW row is appended to a measurements
CSV with the columns of resources/measurements_template.csv.
"""
import argparse
import csv
from pathlib import Path
import statistics as st
import sys


def read_sfv(path):
    t, q = [], []
    with open(path, encoding='utf-8') as f:
        for line in f:
            s = line.strip()
            if not s or s.startswith('#'):
                continue
            p = s.split()
            t.append(float(p[0]))
            q.append(float(p[1]))
    if not t:
        raise ValueError(f'{path}: no data rows')
    return t, q


def stats(t, q, t0, t1):
    sel = [(a, b) for a, b in zip(t, q) if t0 <= a <= t1]
    if len(sel) < 2:
        raise ValueError(f'fewer than 2 samples in window {t0}..{t1}')
    vals = [b for _, b in sel]
    half = len(vals) // 2
    drift = st.fmean(vals[half:]) - st.fmean(vals[:half])
    return st.fmean(vals), drift, len(vals)


def main():
    ap = argparse.ArgumentParser(description=__doc__, formatter_class=argparse.RawDescriptionHelpFormatter)
    ap.add_argument('--inlet', type=Path, required=True)
    ap.add_argument('--outlet1', type=Path, required=True)
    ap.add_argument('--outlet2', type=Path, required=True)
    ap.add_argument('--fan', type=Path)
    ap.add_argument('--tstart', type=float)
    ap.add_argument('--tend', type=float)
    ap.add_argument('--rho', type=float, help='declared density [kg/m3] for mass flow rates')
    ap.add_argument('--csv', type=Path, help='measurements CSV to append a row to (created if missing)')
    ap.add_argument('--case-name', default='guide15_fan_ref')
    ap.add_argument('--jump', type=float, default=100.0, help='imposed kinematic fan jump [m2/s2] recorded in the CSV')
    a = ap.parse_args()
    data = {k: read_sfv(p) for k, p in (('in', a.inlet), ('out1', a.outlet1), ('out2', a.outlet2)) + ((('fan', a.fan),) if a.fan else ())}
    tmax = min(v[0][-1] for v in data.values())
    t1 = a.tend if a.tend is not None else tmax
    t0 = a.tstart if a.tstart is not None else t1 - 0.2 * t1
    S = {k: stats(*v, t0, t1) for k, v in data.items()}
    print(f'Window t = {t0:g} .. {t1:g} s')
    for k, (m, d, n) in S.items():
        print(f'  Q_{k:5s} = {m: .6g} m3/s  (drift between window halves {d: .3g}, {n} samples)')
    qin, q1, q2 = S['in'][0], S['out1'][0], S['out2'][0]
    res = qin + q1 + q2
    print(f'Balance Q_in + Q_out1 + Q_out2 = {res:.3g} m3/s = {100 * res / abs(qin) if qin else float("nan"):.3g} % of |Q_in|')
    if q1 + q2:
        print(f'Split Q_out1/(Q_out1+Q_out2) = {q1 / (q1 + q2):.4f}')
    if 'fan' in S and qin:
        print(f'Fan flow / inlet flow = {abs(S["fan"][0]) / abs(qin):.4f} (expected ~1: the rest of the section at x = 0.1 m is a wall baffle, all the inlet flow must cross the fan)')
    if a.rho:
        print(f'Mass flow rates (rho = {a.rho:g}): in {a.rho * qin:.6g}, out1 {a.rho * q1:.6g}, out2 {a.rho * q2:.6g} kg/s')
    if a.csv:
        cols = ['case', 'source_tutorial', 'scenario', 'rpm', 'Q_in_m3_s', 'Q_out1_m3_s', 'Q_out2_m3_s',
                'delta_p_kinematic_m2_s2', 'rho_kg_m3', 'delta_P_Pa', 'converged', 'mesh_ok', 'notes']
        new = not a.csv.exists()
        with a.csv.open('a', newline='', encoding='utf-8') as h:
            w = csv.writer(h)
            if new:
                w.writerow(cols)
            w.writerow([a.case_name, 'TJunctionFan', f'window {t0:g}-{t1:g} s', '', f'{qin:.8g}', f'{q1:.8g}', f'{q2:.8g}',
                        f'{a.jump:g}', a.rho or '', (f'{a.jump * a.rho:g}' if a.rho else ''), 'check', 'check',
                        f'balance {100 * res / abs(qin) if qin else 0:.3g} %'])
        print('Row appended to', a.csv)
    return 0


if __name__ == '__main__':
    try:
        sys.exit(main())
    except (OSError, ValueError) as exc:
        sys.exit(f'ERROR: {exc}')

Monitor inseriti nel system/functions del tutorial (file risultante):

/*--------------------------------*- C++ -*----------------------------------*\
  =========                 |
  \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox
   \\    /   O peration     | Website:  https://openfoam.org
    \\  /    A nd           | Version:  14
     \\/     M anipulation  |
\*---------------------------------------------------------------------------*/
FoamFile
{
    format      ascii;
    class       dictionary;
    location    "system";
    object      functions;
}
// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

probes
{
    // Where to load it from
    libs            ("libsampling.so");

    type            probes;

    // Name of the directory for probe data
    name            probes;

    // Write at same frequency as fields
    writeControl    writeTime;
    writeInterval   1;

    // Fields to be probed
    fields          (p U);

    probeLocations
    (
        ( 1e-06 0 0.01 )        // at inlet
        (0.21 -0.20999 0.01)  // at outlet1
        (0.21 0.20999 0.01)   // at outlet2
        (0.21 0 0.01)         // at central block
    );
}

// ---- Guide 15 monitors (added by add_monitors.py) ----
// Volumetric flow rates [m3/s], sum of phi: positive = leaving the domain
#includeFunc patchFlowRate(name=Qinlet, patch=inlet)
#includeFunc patchFlowRate(name=Qoutlet1, patch=outlet1)
#includeFunc patchFlowRate(name=Qoutlet2, patch=outlet2)
// Flow through the fan: sum of phi on the owner side of the cyclic jump
#includeFunc patchFlowRate(name=Qfan, patch=fan0)
// Area-averaged kinematic pressure on the inlet (total pressure BC: p is static)
#includeFunc patchAverage(name=pInlet, patch=inlet, fields=(p))
#includeFunc residuals(p, U, k, epsilon)
// ---- end of Guide 15 monitors ----

// ************************************************************************* //
Consiglio pratico · Portata con ParaView senza ambiguità di segno
  • Ingresso: Slice con origine (0,001; 0; 0,01) e normale (1, 0, 0); Calculator sui dati di cella con espressione U_X; Integrate Variables: l’integrale di U_X è la portata entrante, positiva.
  • Uscite: Slice a y = −0,209 e y = +0,209 con normale (0, 1, 0) e Calculator U_Y. Sull’uscita 1 il flusso va verso −y, quindi l’integrale è negativo: con normali uscenti Qout1 = −∫Uy dA e Qout2 = +∫Uy dA.
  • Controllare l’area restituita da Integrate Variables: deve essere 4e-4 m² (20 × 20 mm). Un valore diverso indica una sezione fuori posto o tagliata male.
  • Scegliere lo stesso istante (dopo la rampa) in tutti i casi e scriverlo nel CSV; il confronto con le portate di fan_balance.py è una verifica indipendente del post-processing.

8. Esperienza C — Costruire una curva caratteristica

Una curva pressione-portata affidabile richiede più punti di funzionamento ottenuti variando in modo controllato la resistenza del sistema o le condizioni di ingresso/uscita. Registrare per ciascun punto almeno rpm (se fisicamente definito), Q, differenza di pressione, densità, configurazione e stato di convergenza. Per una ventola in un condotto si può modellare l’azione delle pale con geometria MRF 3D; il tutorial del recipiente non va riutilizzato come una ventola.

Nella guida forniamo un CSV di esempio dichiaratamente sintetico, con una curva della ventola e una curva di resistenza. plot_fan_curve.py individua per interpolazione lineare le intersezioni nella regione coperta dai dati e genera il grafico. Non estrapola fuori dall’intervallo.

Curva del sistema ΔP ≈ K Q² e potenza idraulica P = ΔP Q

Il prodotto ΔP Q è la potenza fluidodinamica, non la potenza elettrica assorbita e non la potenza all’albero. L’efficienza richiede misure addizionali. Il rapporto di affinità Q ~ n, ΔP ~ n², P ~ n³ vale come approssimazione per macchine geometricamente simili in regimi comparabili: non è una legge universale per la campagna MRF del recipiente.

Figura 4 — punto di lavoro illustrativo
Figura 4 — punto di lavoro illustrativo
Approfondimento · Script del pacchetto: plot_fan_curve.py, e un difetto corretto

Lo script legge il CSV, controlla le colonne e che Q sia strettamente crescente, cerca i cambi di segno di (ventola − sistema) segmento per segmento e disegna il grafico senza estrapolare. Sul CSV sintetico trova Q = 0,033793 m³/s e ΔP = 116,55 Pa, come la figura 4. Difetto: se l’intersezione cade esattamente su un punto tabulato viene riportata due volte, una come fine del segmento precedente e una come inizio del successivo (provato con una tabella che si incrocia in Q = 1: due righe identiche nell’output). La versione corretta plot_fan_curve_fixed.py (nel file da scaricare, cartella extra/) ha lo stesso uso e lo stesso output, ma riporta ogni intersezione una sola volta e segnala anche l’uguaglianza nell’ultimo punto quando le curve coincidono sull’ultimo segmento.

#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Plot fan/system pressure curves from CSV and find bracketed intersections."""
from __future__ import annotations
import argparse
import csv
from pathlib import Path
import sys


def read_rows(filename):
    points = []
    with open(filename, newline='', encoding='utf-8-sig') as file:
        reader = csv.DictReader(file)
        expected = {'Q_m3_s', 'fan_pressure_Pa', 'system_pressure_Pa'}
        if not expected.issubset(set(reader.fieldnames or [])):
            raise ValueError('CSV requires Q_m3_s,fan_pressure_Pa,system_pressure_Pa')
        for row in reader:
            points.append((float(row['Q_m3_s']), float(row['fan_pressure_Pa']), float(row['system_pressure_Pa'])))
    if len(points) < 2 or any(points[i][0] >= points[i+1][0] for i in range(len(points)-1)):
        raise ValueError('At least two rows with strictly increasing Q are required')
    return points


def intersections(points):
    intersections_found = []
    for a, b in zip(points, points[1:]):
        d0 = a[1] - a[2]
        d1 = b[1] - b[2]
        if d0 == 0:
            intersections_found.append((a[0], a[1]))
        if d0 * d1 < 0 or (d0 != 0 and d1 == 0):
            frac = -d0 / (d1 - d0)
            intersections_found.append((a[0] + frac * (b[0] - a[0]), a[1] + frac * (b[1] - a[1])))
    return intersections_found


def main():
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--input', required=True, type=Path)
    parser.add_argument('--output', required=True, type=Path)
    parser.add_argument('--allow-overwrite', action='store_true')
    args = parser.parse_args()
    if args.output.exists() and not args.allow_overwrite:
        parser.error('Output exists; choose a new name (or explicitly --allow-overwrite)')
    points = read_rows(args.input)
    hit = intersections(points)
    import matplotlib
    matplotlib.use('Agg')
    import matplotlib.pyplot as plt
    q = [x[0] for x in points]
    fig, ax = plt.subplots(figsize=(7.4, 4.3))
    ax.plot(q, [x[1] for x in points], 'o-', label='Fan curve')
    ax.plot(q, [x[2] for x in points], 's-', label='System curve')
    for qx, px in hit:
        ax.plot([qx], [px], 'ko')
        ax.annotate(f'Q={qx:.5g} m3/s, ΔP={px:.1f} Pa', (qx, px), xytext=(7,9), textcoords='offset points', fontsize=8)
    ax.set(xlabel='Volumetric flow Q [m³/s]', ylabel='Pressure difference [Pa]')
    ax.grid(True, alpha=0.25)
    ax.legend()
    fig.tight_layout()
    fig.savefig(args.output, dpi=160)
    plt.close(fig)
    for qx, px in hit:
        print(f'Intersection in data range: Q={qx:.7g} m3/s, DeltaP={px:.6g} Pa')
    if not hit:
        print('No tabulated-range intersection; no extrapolation performed.')
    return 0


if __name__ == '__main__':
    sys.exit(main())

Versione corretta completa, extra/plot_fan_curve_fixed.py (stesso uso: python3 extra/plot_fan_curve_fixed.py --input resources/fan_system_synthetic.csv --output my_fan_curve.png):

#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Plot fan/system pressure curves from CSV and find bracketed intersections.

Guide 15 corrected version of scripts/plot_fan_curve.py: identical usage and
output, but an intersection that coincides with a tabulated point is
reported once instead of twice, and equality at the last tabulated point is
reported also when the curves coincide over the last segment.
"""
from __future__ import annotations
import argparse
import csv
from pathlib import Path
import sys


def read_rows(filename):
    points = []
    with open(filename, newline='', encoding='utf-8-sig') as file:
        reader = csv.DictReader(file)
        expected = {'Q_m3_s', 'fan_pressure_Pa', 'system_pressure_Pa'}
        if not expected.issubset(set(reader.fieldnames or [])):
            raise ValueError('CSV requires Q_m3_s,fan_pressure_Pa,system_pressure_Pa')
        for row in reader:
            points.append((float(row['Q_m3_s']), float(row['fan_pressure_Pa']), float(row['system_pressure_Pa'])))
    if len(points) < 2 or any(points[i][0] >= points[i+1][0] for i in range(len(points)-1)):
        raise ValueError('At least two rows with strictly increasing Q are required')
    return points


def intersections(points):
    intersections_found = []

    def add(q, p):
        # Guide 15 fix: a crossing exactly on a tabulated point was reported
        # twice (end of one segment, start of the next); keep it once.
        if not intersections_found or intersections_found[-1][0] != q:
            intersections_found.append((q, p))

    for a, b in zip(points, points[1:]):
        d0 = a[1] - a[2]
        d1 = b[1] - b[2]
        if d0 == 0:
            add(a[0], a[1])
        if d0 * d1 < 0 or (d0 != 0 and d1 == 0):
            frac = -d0 / (d1 - d0)
            add(a[0] + frac * (b[0] - a[0]), a[1] + frac * (b[1] - a[1]))
    last = points[-1]
    if last[1] - last[2] == 0:
        # Guide 15 fix: equal curves at the last tabulated point (only reached
        # here when the previous segment was already coincident)
        add(last[0], last[1])
    return intersections_found


def main():
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--input', required=True, type=Path)
    parser.add_argument('--output', required=True, type=Path)
    parser.add_argument('--allow-overwrite', action='store_true')
    args = parser.parse_args()
    if args.output.exists() and not args.allow_overwrite:
        parser.error('Output exists; choose a new name (or explicitly --allow-overwrite)')
    points = read_rows(args.input)
    hit = intersections(points)
    import matplotlib
    matplotlib.use('Agg')
    import matplotlib.pyplot as plt
    q = [x[0] for x in points]
    fig, ax = plt.subplots(figsize=(7.4, 4.3))
    ax.plot(q, [x[1] for x in points], 'o-', label='Fan curve')
    ax.plot(q, [x[2] for x in points], 's-', label='System curve')
    for qx, px in hit:
        ax.plot([qx], [px], 'ko')
        ax.annotate(f'Q={qx:.5g} m3/s, ΔP={px:.1f} Pa', (qx, px), xytext=(7,9), textcoords='offset points', fontsize=8)
    ax.set(xlabel='Volumetric flow Q [m³/s]', ylabel='Pressure difference [Pa]')
    ax.grid(True, alpha=0.25)
    ax.legend()
    fig.tight_layout()
    fig.savefig(args.output, dpi=160)
    plt.close(fig)
    for qx, px in hit:
        print(f'Intersection in data range: Q={qx:.7g} m3/s, DeltaP={px:.6g} Pa')
    if not hit:
        print('No tabulated-range intersection; no extrapolation performed.')
    return 0


if __name__ == '__main__':
    sys.exit(main())
Approfondimento · Punto di lavoro con la parabola del sistema e leggi di affinità (script operating_point.py)

I valori di sistema del CSV sintetico seguono esattamente ΔP = K Q² con K = 1e5 Pa·s²/m⁶. Interpolare linearmente anche la curva del sistema, come fa plot_fan_curve.py, sostituisce la parabola con una spezzata e sposta il punto di lavoro: Q = 0,033793 invece di 0,033958 m³/s (−0,5 %) e ΔP = 116,55 invece di 115,32 Pa (+1,1 %). Lo script aggiuntivo stima K ai minimi quadrati, interseca la spezzata della ventola con la parabola risolvendo l’equazione di secondo grado in ogni segmento, calcola la potenza fluidodinamica e applica le leggi di affinità: con n2/n1 = 0,8 il punto si sposta lungo la stessa parabola con Q × 0,8, ΔP × 0,64 e potenza × 0,512.

python3 operating_point.py --input resources/fan_system_synthetic.csv --speed-ratio 0.8
1) Piecewise-linear crossings (as plot_fan_curve.py, without duplicates):
   Q = 0.0337931 m3/s, dP = 116.552 Pa
2) System curve fit dP = K Q^2: K = 100000 Pa s2/m6
   Q = 0        tabulated 0        fitted 0          residual 0 Pa
   Q = 0.01     tabulated 10       fitted 10         residual 0 Pa
   Q = 0.02     tabulated 40       fitted 40         residual 0 Pa
   Q = 0.03     tabulated 90       fitted 90         residual 0 Pa
   Q = 0.04     tabulated 160      fitted 160        residual 0 Pa
   Q = 0.05     tabulated 250      fitted 250        residual 0 Pa
3) Fan polyline x fitted parabola:
   Q = 0.033958 m3/s, dP = 115.315 Pa -> fluid power dP*Q = 3.916 W
5) Affinity scaling r = n2/n1 = 0.8: fan curve Q x 0.8, dP x 0.64
   Q = 0.0271664 m3/s, dP = 73.8015 Pa, fluid power 2.005 W  (ratios Q 0.8000, dP 0.6400, power 0.5120)
#!/usr/bin/env python3
# SPDX-License-Identifier: GPL-3.0-or-later
"""Fan operating point with a quadratic system curve and affinity scaling.

Input: the CSV of plot_fan_curve.py (Q_m3_s, fan_pressure_Pa,
system_pressure_Pa; strictly increasing Q). The script
  1. lists the intersections of the piecewise-linear curves, each one once
     (a crossing that falls exactly on a tabulated point is not duplicated);
  2. fits the system curve dP = K Q^2 by least squares through the origin,
     K = sum(dP Q^2)/sum(Q^4), and reports the residuals;
  3. intersects the piecewise-linear fan curve with the fitted parabola,
     solving the quadratic exactly in each segment (no extrapolation);
  4. prints the fluid power dP*Q at the operating point (not shaft power);
  5. with --speed-ratio r it scales the fan curve with the affinity laws
     Q2 = r Q1, dP2 = r^2 dP1 (same fan, same density, comparable Reynolds
     number) and recomputes the operating point on the same system curve,
     showing that a quadratic system moves along Q ~ r, dP ~ r^2.
Theoretical post-processing of tabulated data, not CFD.
"""
import argparse
import csv
import math
from pathlib import Path
import sys


def read_rows(path):
    with open(path, newline='', encoding='utf-8-sig') as f:
        r = csv.DictReader(f)
        need = {'Q_m3_s', 'fan_pressure_Pa', 'system_pressure_Pa'}
        if not need.issubset(r.fieldnames or []):
            raise ValueError('CSV requires Q_m3_s,fan_pressure_Pa,system_pressure_Pa')
        pts = [(float(x['Q_m3_s']), float(x['fan_pressure_Pa']), float(x['system_pressure_Pa'])) for x in r]
    if len(pts) < 2 or any(a[0] >= b[0] for a, b in zip(pts, pts[1:])):
        raise ValueError('at least two rows with strictly increasing Q are required')
    return pts


def linear_crossings(pts):
    """Crossings of fan and system polylines, each reported once."""
    out = []
    for i, (a, b) in enumerate(zip(pts, pts[1:])):
        d0, d1 = a[1] - a[2], b[1] - b[2]
        if d0 == 0 and (i == 0 or not out or out[-1][0] != a[0]):
            out.append((a[0], a[1]))
        if d0 * d1 < 0:
            f = -d0 / (d1 - d0)
            out.append((a[0] + f * (b[0] - a[0]), a[1] + f * (b[1] - a[1])))
    last = pts[-1]
    if last[1] - last[2] == 0 and (not out or out[-1][0] != last[0]):
        out.append((last[0], last[1]))
    return out


def fit_K(pts):
    num = sum(p[2] * p[0] ** 2 for p in pts)
    den = sum(p[0] ** 4 for p in pts)
    if den == 0:
        raise ValueError('all Q are zero')
    return num / den


def fan_parabola(pts, K, r=1.0):
    """Intersections of the (scaled) piecewise-linear fan curve with dP = K Q^2."""
    fan = [(r * q, r * r * f) for q, f, _ in pts]
    sols = []
    for (q0, f0), (q1, f1) in zip(fan, fan[1:]):
        s = (f1 - f0) / (q1 - q0)            # f = f0 + s (Q - q0)
        A, B, C = K, -s, -(f0 - s * q0)      # K Q^2 - s Q - (f0 - s q0) = 0
        disc = B * B - 4 * A * C
        if disc < 0:
            continue
        for Q in ((-B + math.sqrt(disc)) / (2 * A), (-B - math.sqrt(disc)) / (2 * A)):
            if q0 - 1e-15 <= Q <= q1 + 1e-15 and not any(abs(Q - x) < 1e-12 for x, _ in sols):
                sols.append((Q, K * Q * Q))
    return sorted(sols)


def main():
    ap = argparse.ArgumentParser(description=__doc__, formatter_class=argparse.RawDescriptionHelpFormatter)
    ap.add_argument('--input', required=True, type=Path)
    ap.add_argument('--speed-ratio', type=float, help='affinity scaling n2/n1 of the fan curve')
    a = ap.parse_args()
    pts = read_rows(a.input)
    print('1) Piecewise-linear crossings (as plot_fan_curve.py, without duplicates):')
    for q, p in linear_crossings(pts) or [(None, None)]:
        print('   none in the tabulated range' if q is None else f'   Q = {q:.6g} m3/s, dP = {p:.6g} Pa')
    K = fit_K(pts)
    print(f'2) System curve fit dP = K Q^2: K = {K:.6g} Pa s2/m6')
    for q, _, s in pts:
        print(f'   Q = {q:<8g} tabulated {s:<8g} fitted {K * q * q:<10.4g} residual {s - K * q * q:.3g} Pa')
    print('3) Fan polyline x fitted parabola:')
    op = fan_parabola(pts, K)
    for q, p in op or [(None, None)]:
        if q is None:
            print('   none in the tabulated range')
        else:
            print(f'   Q = {q:.6g} m3/s, dP = {p:.6g} Pa -> fluid power dP*Q = {p * q:.4g} W')
    if a.speed_ratio:
        r = a.speed_ratio
        print(f'5) Affinity scaling r = n2/n1 = {r:g}: fan curve Q x {r:g}, dP x {r * r:g}')
        for q, p in fan_parabola(pts, K, r) or [(None, None)]:
            if q is None:
                print('   no intersection inside the scaled tabulated range (no extrapolation)')
            else:
                msg = f'   Q = {q:.6g} m3/s, dP = {p:.6g} Pa, fluid power {p * q:.4g} W'
                if op:
                    msg += f'  (ratios Q {q / op[0][0]:.4f}, dP {p / op[0][1]:.4f}, power {p * q / (op[0][0] * op[0][1]):.4f})'
                print(msg)
    return 0


if __name__ == '__main__':
    try:
        sys.exit(main())
    except (OSError, ValueError) as exc:
        sys.exit(f'ERROR: {exc}')
Approfondimento · File di esempio del pacchetto

fan_system_synthetic.csv è dichiaratamente sintetico (non viene da OpenFOAM); measurements_template.csv contiene solo l’intestazione delle colonne da compilare per ogni caso. Il grafico fan_system_demo.png del pacchetto è l’output di plot_fan_curve.py su quel CSV.

Q_m3_s,fan_pressure_Pa,system_pressure_Pa
0.000,260,0
0.010,240,10
0.020,204,40
0.030,145,90
0.040,70,160
0.050,-15,250
case,source_tutorial,scenario,rpm,Q_in_m3_s,Q_out1_m3_s,Q_out2_m3_s,delta_p_kinematic_m2_s2,rho_kg_m3,delta_P_Pa,converged,mesh_ok,notes

Grafico di plot_fan_curve.py sul CSV sintetico: intersezione a Q = 0,0338 m³/s e ΔP = 116,6 Pa

resources/fan_system_demo.png del pacchetto: dati sintetici, non risultati OpenFOAM.

Consiglio pratico · Come ottenere davvero una curva di sistema o di ventola con OpenFOAM
  • Curva del sistema: sostituire la ventola con un salto noto (per esempio jumpTable polynomial (0) e diverse pressioni totali d’ingresso costanti) e registrare per ogni copia la coppia (Q, Δp); il rapporto Δp/Q² dice se il sistema è quadratico nel campo esplorato.
  • Punto di lavoro con curva imposta: fanCurve tabellare (sezione 6): il solver trova da solo l’intersezione fra la curva imposta e la resistenza del dominio.
  • Curva della ventola da geometria: girante 3D con MRF (come simpleRushtonMRF per i miscelatori) o mesh mobile, una simulazione per ogni pressione imposta all’uscita; per ogni punto: Q, aumento di pressione totale, coppia e quindi rendimento ΔPt Q/(M ω).
  • Per le prove sperimentali di riferimento sulle ventole: norma ISO 5801:2017, «Fans — Performance testing using standardized airways» (scheda della norma).
Approfondimento · Leggi di affinità: da dove vengono e quando smettono di valere

Per macchine geometricamente simili, l’analisi dimensionale lega coefficiente di portata φ = Q/(N D³), coefficiente di pressione ψ = ΔP/(ρ N² D²) e coefficiente di potenza P/(ρ N³ D⁵) al numero di Reynolds e alla rugosità relativa. Se Re è abbastanza alto da rendere trascurabile la sua influenza (regime pienamente turbolento) e il fluido è incomprimibile, a parità di φ restano costanti ψ e il rendimento: da qui Q ∝ N, ΔP ∝ N², P ∝ N³ per la stessa macchina. Le leggi perdono validità a basso Re (proprio il caso della campagna MRF di questa guida), quando cambia il punto della curva (sistemi non quadratici, per esempio con una pressione statica da vincere) e con effetti di comprimibilità o cavitazione. Riferimento classico: S. L. Dixon, C. A. Hall, Fluid Mechanics and Thermodynamics of Turbomachinery, 7th ed., Butterworth-Heinemann 2014, cap. 1–2.

9. ParaView su Windows: post-processing corretto

Con il server Linux in esecuzione e il tunnel SSH già spiegato nella Guida 1, avviare pvserver sul server e collegare ParaView 5.13.2 su Windows. Aprire la directory del caso OpenFOAM. Salvare uno stato .pvsm per ogni configurazione; evitare confronti con scale colore diverse senza dichiararlo.

Analisi raccomandate:

  1. Slice del piano contenente asse o girante, colore per mag(U).
  2. Stream Tracer a partire da semi selezionati e salvati, dichiarando i limiti per un campo MRF medio.
  3. Plot Over Line e Probe Location per profili riproducibili.
  4. Calculator per la componente normale di U; Integrate Variables sulla superficie per Q.
  5. Save Data per CSV e Save State per lo stato .pvsm.

Per misure di pressione ricordare di convertire il campo cinematico in Pa con densità documentata; distinguere pressione statica, pressione totale e salto dovuto alla ventola.

Consiglio pratico · Velocità relativa e componenti cilindriche in ParaView
  • Nel caso MRF U è la velocità assoluta. Per vedere il flusso come lo vede la girante, nella sola zona del rotore: Calculator sui dati di cella con U - (-6.2832*coordsY)*iHat - (6.2832*coordsX)*jHat (ω = 6,2832 rad/s a 60 rpm, asse z). Le linee di corrente della velocità relativa nel rotore e di quella assoluta nello statore sono le due figure che hanno senso in un campo MRF.
  • Componenti radiale e tangenziale: la funzione cylindrical di OpenFOAM (usata dal tutorial mixerVessel2D) scrive cylindrical(U) con origine e asse dati; in ParaView si ottiene lo stesso con un Calculator (Uθ = (x Uy − y Ux)/r).
  • Nel caso 2D usare la Slice a z = 0 oppure i dati di cella direttamente: lo spessore è una sola cella.
# OpenFOAM alternative, after the run, in the case directory
foamPostProcess -func "cylindrical(field=U, origin=(0 0 0), axis=(0 0 1))" -latestTime

10. Convergenza, bilanci e validazione

La stabilizzazione dei residui da sola non dimostra la qualità fisica. Registrare anche la conservazione della massa tra le sezioni, l’indipendenza dalla mesh, il valore del regime di rotazione e la stabilità delle grandezze integrate. Nel caso MRF confrontare il campo vicino alla girante a differenti risoluzioni; nel caso fan controllare l’effettiva posizione della superficie e il segno del salto.

Richiamo facoltativo. In una macchina reale, il comportamento può dipendere da cavitazione, compressibilità, turbolenza, interazione con lo statore e geometrie tridimensionali. Il tutorial MRF bidimensionale serve a capire il metodo, non a certificare una ventola commerciale.

Approfondimento · Piano di verifica numerica concreto per la campagna MRF
  • Convergenza: residui iniziali, coppia del rotore stabile entro lo 0,1 % sulle ultime 50 iterazioni e bilancio Mz,rotore + Mz,statore entro l’1 % (mrf_torque.py); se serve, proseguire oltre 500 iterazioni in una copia.
  • Mesh: copiare in system/blockMeshDict il dizionario condiviso e raddoppiare nCellsRootTip, nCellsMid e nCellsBladeBlade (12 → 24, 4 → 8, 12 → 24): 12 288 celle. Poiché run_mrf_case.sh usa sempre il dizionario ufficiale, nella copia fine lanciare i comandi a mano. Con tre livelli si applica il GCI della Guida 4 alla coppia.
  • Modello: laminare contro k-ε (sezione 5).
  • Metodo: confronto con la mesh mobile (riquadro seguente).
cp "$FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D" system/blockMeshDict
foamDictionary system/blockMeshDict -entry nCellsRootTip -set 24
foamDictionary system/blockMeshDict -entry nCellsMid -set 8
foamDictionary system/blockMeshDict -entry nCellsBladeBlade -set 24
blockMesh > log.blockMesh 2>&1 && checkMesh > log.checkMesh 2>&1 && foamRun > log.foamRun 2>&1
Approfondimento · Confronto con la mesh mobile: mixerVessel2D, stessa geometria

Il tutorial mixerVessel2D usa lo stesso dizionario di mesh, separa rotore e statore sul cilindro r = 0,06 m con createBaffles e splitBaffles, li accoppia con createNonConformalCouples e fa ruotare il rotore con un solidBody rotatingMotion a omega 60 [rpm] per 5 s (5 giri, maxCo 0.5). Prima di confrontarlo con MRF occorre allineare tre differenze presenti nei tutorial:

  • modello: laminar contro k-ε;
  • pareti del rotore: movingWallSlipVelocity (scorrimento) contro MRFnoSlip (aderenza);
  • tempo: il caso mobile è transitorio e va mediato su un numero intero di giri dopo il transitorio iniziale (il suo system/functions calcola già la media delle componenti cilindriche cylindrical(U)).

Confrontare poi i profili medi di Uθ lungo lo stesso raggio e la coppia media: lo scarto misura l’errore del «frozen rotor» per questa geometria.

# moving-mesh tutorial, Allrun
blockMesh -dict $FOAM_TUTORIALS/resources/blockMesh/mixerVessel2D
createBaffles
splitBaffles
createNonConformalCouples nonCouple1 nonCouple2
foamRun

11. Diagnostica degli errori comuni

SintomoVerifica prioritaria
cellZone rotor inesistenteMesh generata dal dizionario sbagliato; controllare blockMesh e constant/polyMesh/cellZones
Nessuna differenza tra regimiControllare MRFProperties, la soluzione effettivamente nuova e i campi visualizzati
createBaffles fallisceVerificare prima createZones, nomi delle face zones e assenza di baffle duplicati
Portata non bilanciataCorreggere orientazione normali, patch/section scelta e stabilità numerica
p mostrata in PaControllare dimensioni: [kinematicPressure] significa m²/s²
Il grafico non incrocia le curveIntervalli diversi o assenza di intersezione; non forzare l’estrapolazione
Consiglio pratico · Messaggi di errore reali e che cosa significano
MessaggioCausa e rimedio
Walls rotating in the MRF region should have the MRFnoSlip boundary conditionnessuna patch di U ha una condizione MRF: rotore impostato a noSlip
Rotational speeds rpm and omega both definedin MRFProperties compaiono sia rpm sia omega
Neither rotational speed rpm nor omega definedvelocità mancante o scritta con un nome diverso
zona rotor non trovatamesh generata senza il dizionario condiviso: i blocchi con nome rotor creano la cellZone
dimensions of phi are not correctfanPressureJump su un caso con flusso di dimensioni inattese (né volumetrico né di massa)
portate del ramo 1 negative in patchFlowRateriflusso dall’uscita a p = 10 m²/s²: possibile all’inizio della rampa; inletOutlet lo gestisce, ma va segnalato

12. Organizzazione e sicurezza dei dati

Windows rimane l’ambiente operativo per Notepad++, FileZilla SFTP e ParaView client-server. Usare PowerShell/SSH solo per il terminale Linux e per il lancio dei batch. Mantenere distinte cartelle di input, risultati, log e CSV; non eliminare dati o riscrivere casi completati senza un comando esplicito.

Struttura minima raccomandata: guide15_MRF/mrf_0030rpm, mrf_0060rpm, mrf_0120rpm e guide15_fan_ref. Conservare una scheda CSV per la provenienza dei dati e un README per le modifiche manuali.

Consiglio pratico · Archivio riproducibile di una campagna

A calcolo finito, archiviare insieme ingressi, log, postProcessing e CSV, con le somme di controllo, senza toccare i casi originali:

cd "$HOME/OpenFOAM"
foamVersion > guide15_versions.txt
tar czf guide15_archive_$(date +%Y%m%d).tar.gz guide15_MRF guide15_fan_ref guide15_versions.txt \
    --exclude="processor*"
sha256sum guide15_archive_*.tar.gz > guide15_archive.sha256

13. Checklist di consegna scientifica

  • ☐ Identificati OpenFOAM Foundation 14, tutorial sorgente e parametri.
  • ☐ Verificati mesh, cellZone MRF o fan/baffle e relativi log.
  • ☐ Documentati valori di rpm, viscosità, densità e unità.
  • ☐ Verificati residui, flussi e mass balance.
  • ☐ Specificati intervalli di misura e superfici di integrazione.
  • ☐ Grafici e CSV provengono da dati effettivi oppure sono marcati sintetici.
  • ☐ Salvati .pvsm, log, script, input e risultati senza sovrascritture.
Consiglio pratico · Voci aggiuntive per una consegna di ricerca
  • Densità dichiarata e motivazione (aria, liquido) scritte accanto a ogni valore in Pa.
  • Per MRF: coppia, bilancio del momento angolare, potenza e Np‘ per ogni regime; posizione dell’interfaccia e limite «frozen rotor» dichiarati.
  • Per il caso fan: finestra temporale delle misure, bilancio delle portate, ripartizione fra le uscite, verso del salto verificato.
  • Modello di turbolenza giustificato rispetto al numero di Reynolds, o confronto con il calcolo laminare.
  • Script aggiuntivi usati e loro versione (somme SHA-256 del README_IT_EN.txt del file da scaricare).

14. Fonti primarie e approfondimenti

  1. OpenFOAM Foundation 14, tutorial mixerVessel2DMRF: https://github.com/OpenFOAM/OpenFOAM-14/tree/master/tutorials/incompressibleFluid/mixerVessel2DMRF
  2. OpenFOAM Foundation 14, tutorial TJunctionFan: https://github.com/OpenFOAM/OpenFOAM-14/tree/master/tutorials/incompressibleFluid/TJunctionFan
  3. OpenFOAM Foundation 14, constant/MRFProperties del tutorial: https://github.com/OpenFOAM/OpenFOAM-14/blob/master/tutorials/incompressibleFluid/mixerVessel2DMRF/constant/MRFProperties
  4. OpenFOAM Foundation 14, fan interno (createBafflesDict): https://github.com/OpenFOAM/OpenFOAM-14/blob/master/tutorials/incompressibleFluid/TJunctionFan/system/createBafflesDict
  5. API Foundation 14, fanPressure: https://cpp.openfoam.org/v14/classFoam_1_1fanPressureFvPatchScalarField.html

Licenza dei nuovi script e grafici didattici: GNU GPL v3 o successiva. I tutorial originali rimangono soggetti alle rispettive licenze e non sono inclusi in copia dentro il pacchetto.

Approfondimento · Letture di riferimento, con collegamenti
  • J. Y. Luo, R. I. Issa, A. D. Gosman, «Prediction of impeller-induced flows in mixing vessels using multiple frames of reference», IChemE Symposium Series 136 (1994) 549–556.
  • A. Brucato, M. Ciofalo, F. Grisafi, G. Micale, «Numerical prediction of flow fields in baffled stirred vessels: a comparison of alternative modelling approaches», Chem. Eng. Sci. 53 (1998) 3653–3684, doi:10.1016/S0009-2509(98)00149-3.
  • J. H. Rushton, E. W. Costich, H. J. Everett, «Power characteristics of mixing impellers», Chem. Eng. Prog. 46 (1950) 395–404 e 467–476.
  • E. L. Paul, V. A. Atiemo-Obeng, S. M. Kresta (eds.), Handbook of Industrial Mixing: Science and Practice, Wiley 2004.
  • B. E. Launder, D. B. Spalding, «The numerical computation of turbulent flows», Comput. Methods Appl. Mech. Eng. 3 (1974) 269–289, doi:10.1016/0045-7825(74)90029-2.
  • S. L. Dixon, C. A. Hall, Fluid Mechanics and Thermodynamics of Turbomachinery, 7th ed., Butterworth-Heinemann 2014.
  • ISO 5801:2017, Fans — Performance testing using standardized airways, scheda della norma.
  • CFD Direct, Non-Conformal Coupling (interfacce non conformi in OpenFOAM Foundation).
Approfondimento · I file sorgente di OpenFOAM 14 citati nei riquadri
Approfondimento · File del pacchetto e script aggiuntivi di questo articolo
FileDove è riportatoStato
scripts/prepare_mrf_cases.pysezione 5del pacchetto, provato sul tutorial
scripts/run_mrf_case.shsezione 5del pacchetto, provato con comandi fittizi
scripts/prepare_fan_case.pysezione 7del pacchetto, provato sul tutorial
scripts/run_fan_case.shsezione 7del pacchetto, provato con comandi fittizi
scripts/plot_fan_curve.pysezione 8del pacchetto, difetto delle intersezioni documentato
resources/*.csvsezione 8del pacchetto (sintetico / modello)
plot_fan_curve_fixed.pysezione 8aggiuntivo, correzione, provato
operating_point.pysezione 8aggiuntivo, provato
add_monitors.pysezione 5aggiuntivo, provato su copie reali
mrf_torque.pysezione 5aggiuntivo, provato su file sintetici
mrf_scaling.pysezione 5aggiuntivo, provato su profili sintetici
fan_balance.pysezione 7aggiuntivo, provato su file sintetici
g15_estimates.pysezione 3aggiuntivo, provato

Guide collegate: server Linux da Windows, monitoraggio e convergenza, ParaView per l’analisi quantitativa, verifica e validazione, campagne parametriche, generazione e controllo delle mesh, condizioni al contorno e modelli fisici, simulazioni transitorie, turbolenza e modelli RANS, trasferimento di calore e convezione naturale, trasferimento termico coniugato, trasporto di specie, diffusione e miscelazione, fluidi multifase e interfacce VOF, mezzi porosi e perdite di carico e il percorso Imparare OpenFOAM 14.

Download: script e file della guida

L’archivio OpenFOAM14_Guida15_script.zip (100 kB compressi, 17 file) contiene tutti gli script e i file di dati riportati o citati in questo articolo, con lo stesso contenuto dei riquadri: nelle cartelle scripts/, examples/ e simili i file del pacchetto della guida, in extra/ gli script e i file aggiuntivi presentati negli approfondimenti. Il file README_IT_EN.txt elenca il contenuto con le somme di controllo SHA-256; i file indicati come SYNTHETIC sono dati illustrativi, non risultati CFD. Licenza GNU GPL v3 o successiva (COPYING_GPLv3.txt).

Importante: per registrare coppia, potenza e portate lanciare python3 extra/add_monitors.py su ogni copia nuova prima di run_mrf_case.sh o run_fan_case.sh (sezioni 5 e 7); per il grafico usare extra/plot_fan_curve_fixed.py, che corregge le intersezioni duplicate (sezione 8); nel caso della ventola misurare dopo la rampa di pressione che termina a t = 1 s.

Contenuto dell’archivio:

  • extra/add_monitors.py — Add Guide 15 monitoring function objects to a NEW, not yet run, case copy.
  • extra/fan_balance.py — Flow balance and flow split of the TJunctionFan case (OpenFOAM 14).
  • extra/functions_guide15_fan_example — example TJunctionFan system/functions after add_monitors.py (tutorial probes + Guide 15 monitors)
  • extra/functions_guide15_mrf_example — example system/functions generated by add_monitors.py for an MRF case (rhoInf 1000)
  • extra/g15_estimates.py — Order-of-magnitude checks for the two Guide 15 tutorials (OpenFOAM 14).
  • extra/mrf_scaling.py — Similarity check of the MRF campaign from ParaView Plot Over Line exports.
  • extra/mrf_torque.py — Torque, power and torque balance of an MRF mixer from OpenFOAM 14 forces files.
  • extra/operating_point.py — Fan operating point with a quadratic system curve and affinity scaling.
  • extra/plot_fan_curve_fixed.py — corrected scripts/plot_fan_curve.py: same usage and output, each intersection reported once
  • resources/fan_system_demo.png — plot produced by plot_fan_curve.py on the SYNTHETIC CSV (not CFD results)
  • resources/fan_system_synthetic.csv — SYNTHETIC / illustrative data, not CFD results (7 lines)
  • resources/measurements_template.csv — CSV data or template (1 lines)
  • scripts/plot_fan_curve.py — Plot fan/system pressure curves from CSV and find bracketed intersections.
  • scripts/prepare_fan_case.py — Safely clone the unmodified OpenFOAM Foundation 14 TJunctionFan tutorial.
  • scripts/prepare_mrf_cases.py — Create non-overwriting OpenFOAM 14 MRF training cases from the installed tutorial.
  • scripts/run_fan_case.sh — Run one copy of the Foundation 14 TJunctionFan case without destructive cleanup.
  • scripts/run_mrf_case.sh — Run one prepared MRF case. Existing results and logs are never overwritten.

#CFD #fanPressureJump #macchine rotanti #mixerVessel2DMRF #MRF #OpenFOAM #TJunctionFan #ventole
